| 扭矩檢測方式 | MT-8*M** : 電磁齒輪相位差方式 |
|---|---|
| 軸承方式 | 滾珠軸承方式 |
| 扭矩測量精度 | ±0.2%/滿量程 |
| 電機電源 | 不包含電機用電源 |
| 選配標識碼 |
|
| 選配件 | １：現場確認用簡易校準器 MT-0100系列 |
| 絕緣阻抗 | 10 MΩ以上（額定電壓DC 500 V） |
| 耐電壓 | AC 1500 V 1分鐘 |
| 溫濕度范圍 | 使用溫度範囲 ＋0 ～ ＋40 ℃ |
| 環境高度等 | 污染度2 設置范疇2 室內使用 最大高度 2000 m（TH系列型） 最大高度 1000 m（MD/SS系列型） |
| 適合規格 | RoHS対応、CE適合、FCC適合 |
| 負載能力 | 下圖灰色區域內為可使用范圍 |

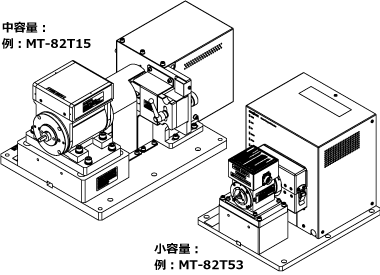

MT-82 M/T 扭矩脈動、扭矩磁槽效應傳感器
傳此感器最適合于測量電機勵磁時產生的扭矩脈動，以及電機無勵磁時存在的磁槽效應扭矩。
MT-82M**在測量時，控制在0.5 ～ 5 r/min的轉速間進行測量。
除去部分型號MT-82T**在測量時，控制在2 ～ 15 r/min的轉速間進行測量。
| 測量項目 | 扭矩，轉速，轉動角度*，電流*，電壓* （*：選配功能） |
|---|---|
| 重量 | 根據型號有所不同 |
＊有可能存在共振的影響，以及裝置構成引起的變動成分的影響。 詳細內容可事先溝通確認。
| 系列 | 識別碼 | 扭矩 (N?m) | 負載裝置 (W) | 轉速范圍 | 扭矩測量精度 (%/FS) |
| TH系列采用高性能型 MT-6400B系列后繼型號 | 84T22 | 0.02 | 5 | 100 ～ 9,000 | ±0.2 |
|---|---|---|---|---|---|
| 84T52 | 0.05 | 8 | 100 ～ 11,000 | ±0.2 | |
| 84T13 | 0.1 | 12 | 100 ～ 20,000 | ±0.2 | |
| 84T23 | 0.2 | 23 | 100 ～ 15,000 | ±0.2 | |
| 84T53 | 0.5 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84T14 | 1 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84T24 | 2 | 160 | 100 ～ 10,000 | ±0.1 | |
| 84T54 | 5 | 200 | 100 ～ 10,000 | ±0.1 | |
| 84T15 | 10 | 350 | 100 ～ 7,000 | ±0.1 | |
| 84T25 | 20 | 600 | 100 ～ 7,000 | ±0.1 | |
| MD/SS系列采用標準性能型 MT-6400B系列后繼型號 | 84M22 | 0.02 | 5 | 100 ～ 20,000 | ±0.2 |
| 84M52 | 0.05 | 8 | 100 ～ 20,000 | ±0.2 | |
| 84M13 | 0.1 | 12 | 100 ～ 20,000 | ±0.2 | |
| 84M23 | 0.2 | 23 | 100 ～ 15,000 | ±0.2 | |
| 84M53 | 0.5 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84M14 | 1 | 75 | 100 ～ 12,000 | ±0.2 | |
| 84M24 | 2 | 160 | 100 ～ 10,000 | ±0.2 | |
| 84M54 | 5 | 200 | 100 ～ 10,000 | ±0.2 | |
| 84M15 | 10 | 350 | 100 ～ 7,000 | ±0.2 | |
| 84M25 | 20 | 600 | 100 ～ 7,000 | ±0.2 |
※ 負載存有空載扭矩，因此不能對應無負載狀態測量。
MT-85 M/T 磁粉制動型傳感器
適合于大功率、低轉速等裝有齒輪電機的測量
與TS-7700B組合能自動測量電機的扭矩、轉速特性
| 測量項目 | 扭矩，轉速，電流*，電壓* （*：選配功能） |
|---|---|
| 重量 | 根據型號有所不同 |
＊負載存有空載扭矩，因此不能對應無負載狀態測量。
大容量傳感器可通過特制對應。
有可能存在共振的影響，以及裝置構成引起的變動成分的影響。
詳細內容可事先溝通確認。
| 型號 | 識別碼 | 扭矩 (N?m) | 負載裝置 (W) | 轉速范圍 | 扭矩測量精度 (%/FS) |
| TH系列采用高性能型 MT-6500B系列后繼型號 | 85T14 | 1 | 20 | 5 ～ 1,800 | ±0.1 |
|---|---|---|---|---|---|
| 85T24 | 2 | 50 | 5 ～ 1,800 | ±0.1 | |
| 85T54 | 5 | 130 | 5 ～ 1,800 | ±0.1 | |
| 85T15 | 10 | 320 | 5 ～ 1,800 | ±0.1 | |
| 85T25 | 20 | 450 | 5 ～ 1,800 | ±0.1 | |
| MD/SS系列采用標準性能型 MT-6500B系列后繼型號 | 85M14 | 1 | 20 | 5 ～ 1,800 | ±0.2 |
| 85M24 | 2 | 50 | 5 ～ 1,800 | ±0.2 | |
| 85M54 | 5 | 130 | 5 ～ 1,800 | ±0.2 | |
| 85M15 | 10 | 320 | 5 ～ 1,800 | ±0.2 | |
| 85M25 | 20 | 450 | 5 ～ 1,800 | ±0.2 |
