聲品質評價 LA-0708A 選配功能
在進行噪聲評價時，存在與人的聽覺不一致的現象。為了解決這個問題，使用聲品質測量指標之一的響度測量值是非常有效的方法。響度是考慮到人的聽覺感受到大小程度進行計算處理的聲學指標。尖銳度是聲音中包含刺耳的高音成分的評價指標。CI刺耳指數*值是一定時間的平均聲壓級與尖銳度復合計算的評價值，對應環境噪聲，醫療機械（牙醫工具）等的評價時方便有效。 LA-0708A聲品質評價功能，適用于穩態噪聲，對于非穩態噪聲請使用OS-2000系列聲品質分析軟件。
規格
使用范圍：穩態噪聲
?可選擇擴散聲場（GD)，自由聲場(GF)
（參照畫面→）
響度（ISO532-1 穩態噪聲） “N”
響度級（ISO532-1 穩態噪聲）“LN”
尖銳度（DIN45692） “S”
尖銳度（Aures) “SA”
尖銳度（Bismarck） “SB”
CI刺耳指數* “CI”
?同時測量計算
Main : 上述計算結果數據表中的1個數據
SUB1/ SUB2 / SUB3 : SLM模式中的各1個數據（SUB1的頻率特性為A特性）
?測量量程：一般測量分析量程
* CI為日本聲學學會會長桑野園子博士研究提出的噪聲評價值。通過尖銳度值加入A特性等效噪聲平均值的1/10而得出。與環境噪聲，機械噪聲具有相關特性，認為是評價刺耳噪聲的有效評價方法。目前其適用范圍在研究確認中，可作為參考評價值使用。
監聽功能
單顯模式，雙顯模式與4顯模式 標配功能
不同的頻率加權以及時間加權的組合的測量結果，可同時使用雙顯模式，4顯模式進行數據表示。在需要進行復數加權處理測量時非常有效。
SINGLE單顯模式：MAIN
DUAL雙顯模式：MAIN, SUB1
QUAD四顯模式：MAIN, SUB1, SUB2, SUB3
列表表示：所選擇的MAIN或SUB項的所有計算值
（Lp,Leq,LE,Lmax,Lmin,Lpeak,LN） ※選擇MAIN或SUB項的頁面后，所選項為粗體字表示（選中）

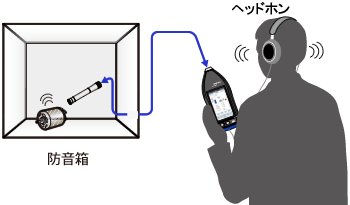

監聽功能（耳機輸出） 標配功能
可以在測量的同時監聽確認聲音的狀況
● 對應消聲室內的測量以及遠距離測量非常有效
● 對應環境噪聲的遠距離測量監測非常有效
● 與倍頻程分析功能相結合，對特定的頻率聲音進行聽覺確認，進行簡易聲源探測非常有效
※延長電纜，耳機等需要另行購買。
可以在測量的同時監聽確認聲音的狀況
● 對應消聲室內的測量以及遠距離測量非常有效
● 對應環境噪聲的遠距離測量監測非常有效
● 與倍頻程分析功能相結合，對特定的頻率聲音進行聽覺確認，進行簡易聲源探測非常有效
※延長電纜，耳機等需要另行購買。
倍頻程分析 / 聲源探測
1/1 倍頻程分析功能 標配功能 標配功能
符合標準： IEC 61260-1:2014 Class1
JIS C 1513-1： 2002 1級, JIS C 1514-1：2002 1級
分析頻段： 16 Hz ～ 16 kHz（11頻段）,AIIpass1,AIIpass2
測量項目： 濾波功能模式Filter Mode（Bandpass,Allpass可切換）???Lp,Leq,LE,Lmax,Lmin,Lpeak,LN數據表
實時分析模式 RTA Mode??? Lp,Leq,LE,Lmax,Lmin （主）
測量量程： 10-80 dB, 20-90 dB, 30-100 dB, 40-110dB, 50-120dB, 60-130dB,（不包括寬量程）
存儲模式： Manual,Auto,Logging,Record* （ *LA-0704配套時 ）

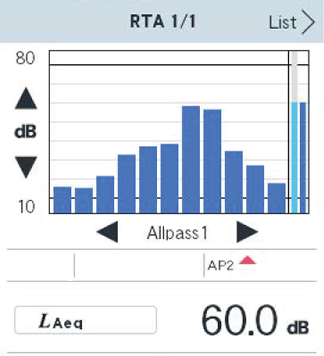

1/1倍頻程實時分析模式
頻譜分析模式的一種，1/1倍頻程的表示。縱軸為聲壓級（聲音的大小），橫軸為頻率（聲音的高低）。可以確認出那個頻率的聲音的大小。同時，1/1倍頻程實時分析的存儲數據與測量分析的主數據可以進行重疊比較表示。

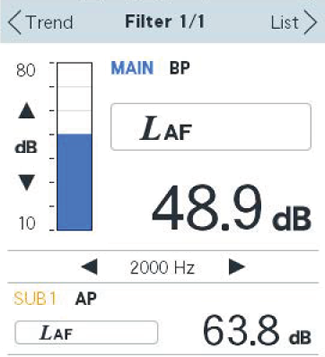

1/1倍頻程濾波功能模式
使用1/1倍頻程濾波功能確認噪聲時，在喧鬧的測量環境下，可以排除其他噪聲的干擾聽覺確認特定頻率的噪聲。 通過傳聲器的指向，可以進行聲源的探測。并且Allpass（全頻域）與 Bandpass（特定頻域）的聲壓級也可進行比較。
重疊表示功能 倍頻程實時分析模式 標配功能
倍頻程實時分析模式，提供重疊表示功能，可用于測量數據與已保存數據的比較。
背景噪聲補償功能 倍頻程實時分析模式 * 標配功能
進行噪聲測量時，可以進行測量環境的背景噪聲補償處理。使用時有需要注意的地方。背景噪聲非常穩定是非常重要的。在某個頻段如背景噪聲的數據大于測量噪聲，則不能進行補償處理。特別是在低頻部分比較容易產生這種現象，如使用Laeq（A特性等效噪聲級）進行測量時可有效地避免這種現象的發生。
* 背景噪聲補償功能 1/3倍頻程實時分析也可使用。
1/3 倍頻程分析功能 LA-0702 選配功能
倍頻程頻段可以進一步細分進行噪聲的分析與評價。同時也可使用1/3倍頻程濾波器進行濾波處理并監聽通過濾波的聲音。是在聲學分析中最常用的分析功能及濾波器。
規格
分析頻段： 12.5 Hz ～ 20 kHz（33頻段）,AIIpass1,AIIpass2
對應標準，測量項目，測量量程，保存模式等于1/1倍頻程分析功能相同，請參照。
1/3倍頻程實時分析模式
頻譜分析模式的一種，1/3倍頻程的表示。縱軸為聲壓級（聲音的大小），橫軸為頻率（聲音的高低）。可以確認出那個頻率的聲音的大小。同時，1/1倍頻程實時分析的存儲數據與測量分析的主數據可以進行重疊比較表示。

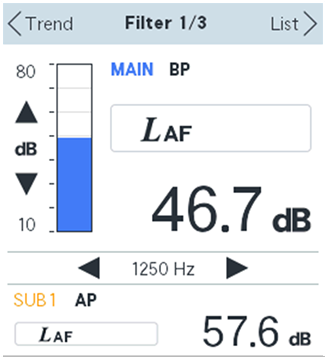

1/3倍頻程濾波功能模式
使用1/3倍頻程濾波功能確認噪聲時，在喧鬧的測量環境下，可以排除其他噪聲的干擾聽覺確認特定頻率的噪聲。 通過傳聲器的指向，可以進行聲源的探測。并且Allpass（全頻域）與 Bandpass（特定頻域）的聲壓級也可進行比較。

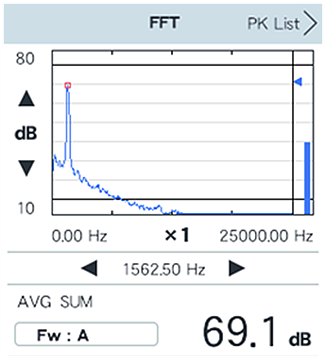

FFT（頻譜分析）分析功能
FFT分析功能LA-0703 選配功能
使用FFT頻譜分析功能能夠對聲音進行狹帶域的高精度分析。通過平均處理功能，可使頻譜波形穩定，另外通過使用觸發功能，不僅穩態噪聲，即使是單發噪聲現象也可撲捉進行分析。
● 對應自動存儲模式，數值數據可連續保存。
● 對應錄音存儲模式（需要*LA-0704），可在測量分析的同時，進行數據錄音。
● 分辨率提高 800線，1600線
● 通過觸摸屏設定，操作簡單方便。
規格
分析量程：
1 k、2.5 k、5 k、12.5 k、25 kHz
分析線數（采樣點數）：
400（1024）、800（2048）、1600（4096）
觸發：ON/OFF 回數（1 ～16回）、
觸發電平（40.0 ～ 130dB），觸發位置（-64點固定）
平均處理模式：SUM、MAXhold、EXP（指數）
測量分析量程：一般測量分析量程（不能使用寬域量程）
數據存儲模式：Manual、Auto、Logging、Record
畫面擴大表示(Expand)：×1、×2、×4
噪聲級比較判定功能
噪聲級比較判定功能 LA-0705 選配功能
附屬輸出信號電纜（Multi I/O – BNC接頭）2 m
規格
比較對象：SLM模式（SINGLE/DUAL/QUAD）
Main的Lp瞬時值
Filter 1/1,1/3（BP：Lp),RTA1/1,1/3（AP1:Lp）,FFT（OA:Inst）
（不能比較計算值）
比較值范圍：30.0 dB～ 130.0 dB
延遲設定：OFF、10 ms、100 ms、1 s、2 s、3 s、5 s、10 s
保持設定：100 ms、200 ms、500 ms、1s、5 s、10 s、30 s、Manual
輸出模式：OFF、ON（Mode1LOW）、ON（Mode2HI-z）
校準功能
對聲級計的性能進行確認的[校準]環節非常重要的。在測量前，通過聲壓校準器進行校準對聲級計進行檢查。通過記錄每次進行校準結果的履歷，對于聲級計的性能管理非常有效。
?功能1：
可以登錄推薦使用的聲級校準器。
登錄項目：聲級校準器型號，校準聲壓級值，產品序號
?功能2：

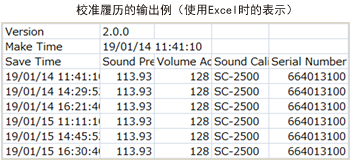

校準作業正常結束后，校準數據自動保存在內部存儲器內。（最大100次校準數據）記錄的校準履歷數據也可以復制輸出到SD卡（.CSV格式）
保存項目：（校準值，調整用VR位置，使用的聲壓校準器/內部基準信號，日期時間）
※需要事先登錄使用的聲壓校準器，并進行選擇。
規格
| LA-7700 精密聲級計 | LA-7500 精密聲級計 | LA-7200 普通聲級計 | |||
|---|---|---|---|---|---|
| 計量法型式認定編號※1 | TF191 | TF172 | TS171 | ||
| 適用規格 | JIS C 1509-1：2017 Class 1 JIS C 1516：2014 Class 1 | JIS C 1509-1：2017 Class 2 JIS C 1516：2014 Class 2 | |||
| IEC 61672-1：2013 Class 1 | IEC 61672-1：2013 Class 2 | ||||
| ANSI S1.4-2014/Part1 Class1 | ANSI S1.4-2014/Part1 Class2 | ||||
| 測量頻率范圍 | 10 Hz～20 kHz | 10 Hz～20 kHz 1Hz～20kHz （超低頻音測量功能開啟時※2） | 10 Hz～8 kHz | ||
| 測量電平范圍（JIS,IEC） | A: 20～128 dB C: 28～128 dB Z: 34～128 dB | A: 24～138 dB C: 32～138 dB Z: 38～138 dB Z: 50～138 dB（超低頻音測量功能開啟時） G: 35～138 dB（超低頻音測量功能開啟時） | A: 23～138 dB C: 30～138 dB Z: 36～138 dB | ||
| 本體噪聲 | A: 12 dB 以下 C: 20 dB 以下 Z: 26 dB 以下 | A: 16 dB 以下 C: 24 dB 以下 Z: 30 dB 以下 G：27dB以下 （超低頻音測量功能開啟時） | A: 17 dB 以下 C: 24 dB 以下 Z: 30 dB 以下 | ||
| 傳聲器 | MI-1281 | MI-1271 | MI-1471 | ||
| 傳聲器前置放大器 | MI-3270 | ||||
| 線性范圍 | 擴展量程: 110 dB／普通量程: 80 dB | ||||
| 測量量程 | 10～120 dB(寬量程)/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB/0～70 dB | 20～130 dB(寬量程)/60～130 dB/50～120 dB/ 40～110 dB/30～100 dB/20～90 dB/10～80 dB | |||
| 基準量程 | 50～120 dB | ||||
| 時間計權特性 例LAF | F（快）, S（慢）, I（沖擊）, 10 ms | F（快）, S（慢）, I（沖擊）, 10 ms ,10 s（超低頻音測量功能開啟時） | F（快）, S（慢）, I（沖擊）, 10 ms | ||
| 頻率計權特性 例LAF | A，C，Z特性 | A，C，Z, G特性（超低頻音測量功能開啟時） | A，C，Z特性 | ||
| 測量項目 | Lp, Leq, LE, Lmax, Lmin Lpeak, LN (L5, L10, L50, L90, L95, Lhigh, Llow, Lave. 其中的任意2個LN值) | ||||
| 采樣周期 | 15.6 μs (Lp, Leq, LE, Lmax, Lmin, Lpeak), 100 ms (LN) | ||||
| 測量時間 | 例：每小時測量10分鐘，共測量24小時的設定如下。 M.T：10 min，P.T：1h，T.T：24h | ||||
| 測量時間（ Meas. Time） | 手動(OFF),任意設定 0.1～199 hour 59 min 59.9 sec 最小間隔：0.1 sec | ||||
| 測量周期（Period Time） | 1 min～24 hour 最小間隔：1 min | ||||
| 測量總時間（Total Time） | 0.1 sec～999 hour 59 min 59.9 sec 最小間隔：0.1 sec | ||||
| 測量開始方式 | 手動，內部時鐘，內部計數器，電平觸發 | ||||
| 表示器功能 | 觸摸式彩色帶背光4.3英寸液晶表示器 | ||||
| 數字表示 | 4位 / 分辨率0.1 dB / 表示周期 1 s | ||||
| 棒狀指示表示 | 擴展量程: 范圍100 dB／普通量程: 范圍70 dB | ||||
| 電池余量表示 | 4階段表示 | ||||
| 操作處理模式 | 聯機模式 | 標配功能：SLM-Single、Dual、Quad、Filter1/1、RTA1/1 選配功能：Filter1/3(LA-0702）、RTA1/3(LA-0702)、FFT（LA-0703)、LSIM（LA-0707）、SQE 穩態噪聲（LA-0708A） | 標配功能：SLM-Single、Dual、Quad、Filter1/1、RTA1/1 選配功能：Filter1/3(LA-0702）、RTA1/3(LA-0702)、FFT（LA-0703)、LSIM（LA-0707）※不可追加「SQE 穩態噪聲（LA-0708A）」選配功能。 | ||
| 脫機模式 （需要LA-0704） | 標配功能：SLM-Single、Dual、Quad、倍頻程-Filter1/1、RTA1/1 選配功能：Filter1/3（LA-0702)、RTA1/3（LA-0702)、FFT（LA-0703)※ LSIM（LA-0707）、SQE 穩態噪聲（LA-0708A）選配功能需要Ver4.0以上的版本。 | ||||
| 重疊表示 （Overlay） | 重疊表示 | 標配功能：RTA1/1 選配功能：RTA1/3（LA-0702) | |||
| 背景噪聲補償 | 標配功能：RTA1/1 選配功能：RTA1/3（LA-0702) | ||||
| 存儲功能 | 保存于SD/SDHC存儲卡內（ SDHC存儲卡 最大32 GB） | ||||
| 存儲模式 | MANUAL（CSV格式）,AUTO（瞬時值,計算值,CSV）……標配功能 LOGGING（瞬時值10 ms or 100 ms,CSV格式）……………標配功能 RECORD（WAVE格式 : 采樣頻率64 kHz）…需要選配功能LA-0704 | ||||
| 設定條件保存 | PanelCondition 內部存儲器 （內部設定條件 5個 ,EZ測量條件 5個 / SD存儲卡，斷電儲存器）, SDHC存儲卡 | ||||
| 簡易測量模式 | 共5模式 （EZ1:LAeq+LCpeak,EZ2:Record,EZ3:Logging 100 ms,EZ4:NC,EZ5） | ||||
| 計時功能 | 內置（年 / 月 / 日 以及 時：分） 聯系工作時間：約1年（充電時間：完全放電狀態需要24小時） | ||||
| 校準履歷記錄功能 | 內部存儲器（保存件數：約100件） 內容（校準值，調整VR位置,使用校準器/內部基準信號,校準日時） | ||||
| 后備輔助功能 | 在內部存儲器內保存測量設定條件 | ||||
| 校準 | 基準信號（與外接儀器連接使用的輸出信號） | 通過內藏信號發生器產生校準信號(1 kHz 正弦波) 普通量程時滿量程的 -6 dB(擴展量程時滿量程的 -16 dB) | |||
| 推薦校準器 | SC-2500 | SC-3120,SC-2500 | SC-3120,SC-2500,SC-2120A | ||
輸出/ 輸入 | Phone 輸出信號(耳機輸出信號) | 實際的聲音信號聲或錄音回放聲, 使用1/1倍頻程濾波功能或選配LA-0702 1/3倍頻程濾波功能通過指定的1個1/1或1/3 倍頻程頻段的實際的聲音信號聲或錄音回放聲 最大輸出功率 0.03 mW(63Ω： 1 kHz條件下)，信號插孔(雙通道3.5 φ) | |||
| AC 交流信號輸出 | A/C/Z頻率加權的主測量信號連動輸出 | ||||
| AC 交流信號輸出電壓 | 輸出電壓：0.707 Vrms ±5 ％ (普通量程) , 2.236 Vrms (擴展量程) ±5 ％ 全量程輸入 / 1 MΩ負載, 失真率0.2 %以下, 負載電阻 10 kΩ 以上 / 偏移電壓 ±30 mV以內, 輸出阻抗50 Ω ± 2 % | ||||
| AC/DC 交流/直流信號輸出 | DC直流，AC-Z交流(Z頻率特性)，Through共3種選擇 | ||||
| DC 直流信號輸出電壓 | 2.5 V ± 20 mV(普通量程，擴展量程) 全量程輸入/ 1 MΩ負載, 量程系數0.25 V ± 10 mV / 10 dB，負載電阻 10 kΩ 以上, 輸出阻抗50 Ω ± 2 % | ||||
| AC-Z交流(Z頻率特性)信號輸出電壓 | 輸出電壓：0.707 Vrms ±5 ％ (普通量程) ，2.236 Vrms (擴展量程) ±5 ％ 全量程輸入 / 1 MΩ負載時，失真率0.2 %以下, 負載電阻 10 kΩ 以上 / 偏移電壓 ±30 mV以內, 輸出阻抗50 Ω ± 2 % | ||||
| Through 交流信號輸出電壓 | 0.707 Vrms± 5 % (普通量程，擴展量程) 全量程輸入 / 1 MΩ負載時，失真率0.2 %以下 | ||||
| 外部控制信號輸入 | 動作：清零后測量開始。控制電壓：無電壓接點輸入 輸入脈沖幅：200 ms以上，絕對最大電壓：24.0 V | ||||
| 噪聲級比較判定輸出功能 （LA-0705） | 開集（輸出耐壓：DC+24 V以下、灌電流：20 mA以下） 「附屬（Multi I/O - BNCコネクタ 2 m）輸出電纜」 | ||||
| 噪聲級比較判定對象 | SLM模式 （Main：Lp）、Filter 1/1,1/3（Main(BP)：Lp）、 RTA1/1,1/3（AP1：Lp）、FFT（OVERALL：Instant） | ||||
| 通信接口 | RS-232C | 傳送速度：9,600，115,200 bps。多用途I/O電纜(另外購買) | |||
| USB | 支持USB (Ver.2.0)數據通信, USB通信電纜：USB(A) – 微型USB（雌） (另外購買) ※3 | ||||
| 外部存儲器 | SD/SDHC存儲卡，最大SDHC 32 GB※4 | ||||
| 配套延長電纜（傳聲器延長）※5 | AG-3400系列（CE標識符合30 m以內），電纜最大延長103 m（AG-3305） 超過5m時，有補償功能。 | ||||
| 電源 | ?5號干電池(堿性或充電式) × 4節 ?USB供電（工作電壓范圍：DC 4.75～5.25V） ?外部電源AC交流適配器（PB-7090 消費電力AC100 V時、約7 VA） | ||||
| 外部電源動作機能 | 與AC交流電源適配器供電聯動的本機電源開關功能。使用外部電源開啟模式時，內部電池不進行供電。通過電池盒內的設定開關進行設定。（標配功能） | ||||
| 防風罩補償功能 | 補償由于安置防風罩產生的影響。 ※使用防風罩也能符合IEC61672-1標準 | ||||
| 電池使用壽命(連續工作)※6 | 堿性電池 LR6：約12小時，Ni-MH充電式電池：約12小時 | ||||
| 使用(保存)溫度范圍 | ?10 ～ 50 oC (?20 ～ 60 oC) | ||||
| 使用(保存)濕度范圍 | 20 % ～ 90 % RH (10 ～ 90 % RH)）但不結露 | ||||
| 外形尺寸 | 約 90 mm (W)×279 mm (H)×42 mm (D) | ||||
| 重量(包括電池) | 約 540 g（包括電池） | ||||
| 付屬品 | AC交流適配器(PB-7090)※7 | ||||
