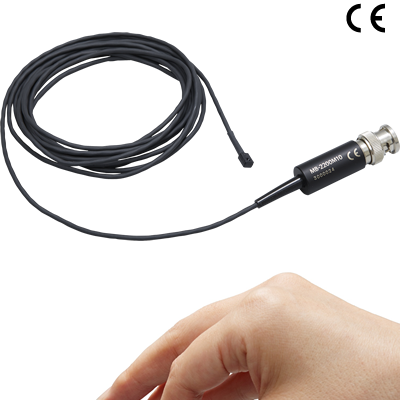

小野測器 MB-2200M10超小型傳聲器

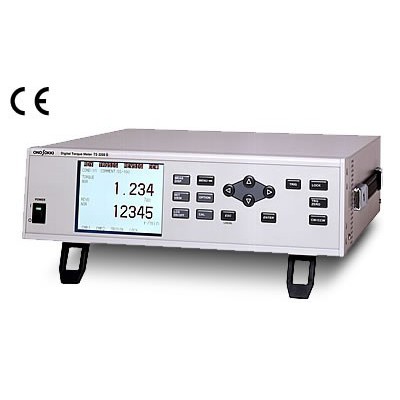

小野測器 TS-3200A扭矩運算器
小野測器 EC-2100電梯速度計
小野測器 HT-3200接觸式數字手持式

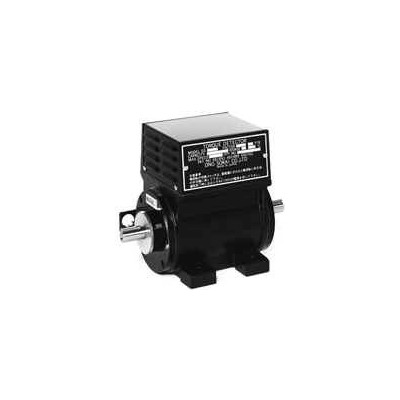

小野測器 SS系列中小容量 扭矩傳感
小野測器 NP-3000系列內置放大器型
小野測器 TS-8700扭矩工作站專家系
小野測器 DS-3000系列多通道數據分
LV-1800激光多普勒振動測量儀，通過新型的光學設計檢測靈敏度比原型號產品提高10倍，并且可以通過內藏攝像機觀測激光照射位置進行非接觸測量。
近年來，迅速普及的使用壓電元件的小型超聲波激勵裝置，內藏MEMS(Micro Electro Mechanical Systems)微型機電系統的智能手機版與數碼相機，電動汽車，混合動力汽車所使用的變頻器及配套設備，都與20 kHz以上的振動有著緊密的聯系。
但是，廣泛使用的接觸式加速度傳感器，對于微小部件，超聲波領域的振動，進行測量時非常困難，不能得到滿意的結果。
在此，使用LV-1800非接觸式激光振動儀，可簡單，迅速地進行上述的振動測量。并且，通過與波形分析裝置(FFT分析儀)配套使用，不僅能進行振動測量分析，還能將振動的狀態撲捉出來，進行可視化分析處理。
特長
高靈敏度攝像機與傳感器一體化1
被測物，激光照射部位可清晰地在電腦顯示器上表示確認。
檢測靈敏度顯著提高
新型光學設計，檢測靈敏度比原機種相比提高10倍(+20 dB)。因此檢測對象范圍擴大，并且傳感器的設置制約條件得以緩和。
最大4量程包絡萬千
可以測量的信號振幅范圍10m/s ～ 0.05μm/s(*)，無論壓電元件的高速振幅，薄膜或微型機電系統，陶瓷電容器的微小振幅，范圍廣闊的眾多測試對象的振動都能夠測量。 (*)…裝配有LV-0800微小速度量程基板時。
聚焦位置和檢測狀況一目了然
傳感器上配有信號檢測電平指示，可同時參照聚焦點和檢測狀態進行測量系統設置。
小型輕便的傳感器其使用便利性力蓋群芳
傳感器上配有信號檢測電平與出錯指示，檢測狀態的確認與設置簡單。解決了設置，測量時必須觀測處理器的狀態表示，所帶來的設置上的問題。通過將激光光源與傳感器本體分離，傳感器本體的體積重量減少，使用更加方便。并在設置位置與激光照射方位上沒有制約。
收藏攜帶簡單方便
與原機型相比，傳感器本體重量減少33%。由于信號電纜可以盤卷，收藏和攜帶都很方便。使用選配的攜帶箱不僅振動儀可以收存，磁性臺架，照明器具等也可一起收存。
豐富的選配解決方案
豐富的選配功能及配件，可滿足各種測試需求。通過波形分析儀器和應用分析軟件可以將測量對象的狀態和特征可視化，提供強有力的解決方案。
簡要規格
檢測部分
| LV-1800 | |||
|---|---|---|---|
| 檢波解調方式 | 外差式光檢波 | 速度解調 | |
| 激光源 | 光源 | He-Ne 激光 | λ＝約 632.8 nm |
| 照射功率 | 1 mW 以下 | ||
| 激光安全標準等級 | 2級(Class 2) | ※ 請參考相關標準 | |
| 最小照射焦點徑 | 約20 μm以下 | 焦點距離位置100 mm時φ＝1/e2 | |
| 3 μm以下(配用LV-0151A) | WD＝約38.9 mm | ||
標準鏡頭 | 可變焦式 | 100 mm ～ 10 m(∞) | |
| 焦距范圍 | 100 mm ～ 10 m(∞) | 附有可干涉距離標識 | |
| 外形尺寸 | M22×0.5 長5.5 mm | ||
| 定位用照相機 LV-0181(選配件) | 安裝 | 安裝在傳感器內 | 出廠時安裝 ※出廠后可返廠安裝 |
| 信號接口 | USB2.0 | 使用USB mini-B接頭輸出 | |
| 圖像傳感器 | CMOS 彩色 1/4英寸 | ||
| 像素數 | 約 30萬像素 | ||
| 圖像畫幅 | VGA | 640×480 | |
| 幀頻 | 30幀 / 秒 | ||
| 最小攝像范圍 | 10 mm × 7.5 mm(TYP) | WD＝100 mm(最短)時 | |
| 2.1 mm × 1.6 mm(TYP) | 使用LV-0151A鏡頭時 | ||
| 攝像位置 | 光源位置，指示器面為正面 | ||
| 曝光方式 | 自動 | ||
| 色平衡 | 自動 | ||
| 增益 | 自動 | ||
| 工作環境 | Windows? XP(SP2以上)/Vista(SP1以上)/7 Direct-X 9.0b以上 | Display True Color 24 bit以上 | |
| 照相調焦 | 通過鏡頭調整 | 與激光投射共焦點 | |
| 檢測部懸架 | 懸架用螺孔 | 背面部位×1 | M8 深8 mm ※可與LV-0030大型磁性臺架配合使用 |
| 側面×1 | |||
| 側面×2 | M4 深5 mm | ||
| 三腳架設置 | 使用LV-0019照相機固定螺栓配件 | 選配件 | |
| 靈敏度監控 | 信號電平指示 | 10段LED列 | 與處理器的信號電平指示聯動 |
| 出錯指數 | LED紅色表示 | ||
| 信號電纜 | 長度 | 3 m | 可盤卷收藏在處理器內 |
| 直徑 | φ＝10.5 mm | ||
| 保護外包層 | 耐油外包 | ||
| 最小彎曲半徑 | R＝40 mm以上 | ||
| 檢測部外形尺寸 | 寬 | 53 mm | 不包括凸出部分 |
| 高 | 52.5 mm | ||
| 長 | 152.5 mm | ||
| 檢測部重量 | 約750 g | 包括選配件LV-0181/不包括電纜 | |
處理器部分
| LV-1800 | |||
|---|---|---|---|
| 速度檢測 | 頻率范圍 | 0.3 Hz～3 MHz (fc＝-3dB) ※各速度量程相同 0.001 (m/s)/V(選配功能) 0.3～200 kHz (fc＝-3 dB) | |
| 最大速度 | 10 m/s 0-p (20 m/s 0-p) | ||
| 最小速度分辨率 | 0.3 μm/s 以下(0.01 m/s/V時) | 0.05 μm/s 以下(LV-0800使用時) | |
| 輸出 | ±10 V (20Vp-p) | 輸入阻抗100 kΩ以上時 | |
| 振幅的輸出電壓極性 | 接近傳感器時為+ 電壓 | ||
| 直流偏移 | 20 mV以內 | ||
| 輸出阻抗 | 50 Ω | ||
| 最低輸入阻抗 | 100 kΩ以上 | ||
| 接頭形式 | BNC(C02型) | ||
| 速度量程 | 1.0 (m/s)/V | 10 m/s 0-p(MAX) | |
| 0.1 (m/s)/V | 1 m/s 0-p(MAX) | ||
| 0.01 (m/s)/V | 0.1 m/s 0-p(MAX) | ||
| 0.001 (m/s)/V (選配件) | 0.01 m/s 0-p(MAX) ※詳細內容請參考LV-0800微小速度量程處理基板。 | ||
| 過超指示 | 超出設定量程速度上限+5 %時LED紅燈亮 | ||
| 靈敏度監視 | 信號電平指示 | 20段LED列表示器 | 與處理器同步表示 |
| 信號輸出 | 0～10 V | ||
| 輸出阻抗 | 50 Ω | ||
| 最小輸入阻抗 | 100 kΩ以上 | ||
| 接口 | BNC(C02型) | ||
| 異常表示 | LED(紅色)表示 | ||
| 高通濾波器(HPF) | 100 Hz | fc＝-3dB | |
| OFF(0.3 Hz) | |||
| 低通濾波器(LPF) | 50 kHz | fc＝-3dB | |
| 100 kHz | |||
| 1 MHz | |||
| OFF(3 MHz) | |||
| 定位用圖像輸出 (選配) | 圖像數據 | 數碼 | |
| 通信方式 | USB 2.0 | ||
| 表示 | LED(白色)點燈 | ※LV-0180裝著時 | |
| 信號接頭 | USB mini-B型 | ||
| 激光照射控制 | 面板開關 ON/OFF | 出廠時可根據需要設定為處理器電源開通時激光照射開始 | |
| 激光照射指示 | 激光照射時LED(綠色)表示 | ||
| 遮光快門控制 | 接點輸入 | 接點開通時激光照射停止 | |
| 接口 | 對應配件：RM12BRB-2S | ||
| 插頭：RM12BPE-2PH(已短路) | |||
| 收藏裝置 | 傳感器收藏 | 放置傳感器 | |
| 信號電纜收藏 | 電纜盤繞收藏 | ||
| 外觀尺寸 | 寬 | 410 mm | 不含凸出部分 |
| 高 | 120 mm | ||
| 長 | 325 mm | ||
| 重量 | 約 8.1 kg | 包括傳感器與電纜 | |
| 工作溫度范圍 | 0～40 ℃ | ||
| 工作濕度范圍 | 30～80 %RH | 不結露 | |
| 保存溫度范圍 | -10～50 ℃ | ||
| 電壓 | AC 100-240 V | ||
| 50/60 Hz | |||
| 功耗 | 60 VA | ||
| 冷卻方式 | 空氣對流(無振冷卻) | ||
測量適用領域
| 超聲波應用裝置 |
|---|
|
| 信息通信存儲媒介 |
|
| 汽車 |
|
| 大型設備 |
|
