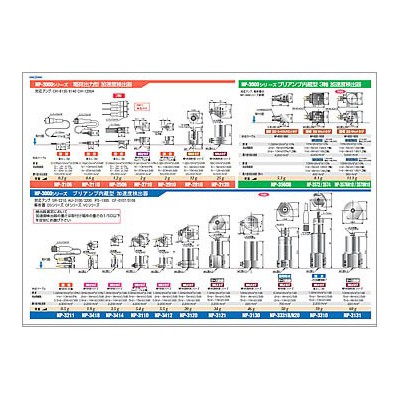

小野測器 NP-2000系列電荷輸出型加
小野測器 NP-7310低頻超高靈敏度加
小野測器 FG-1300 FS-5500/540光纖
小野測器 HT-4200接觸式數字手持式
小野測器 TH-3000/3000H系列微小容

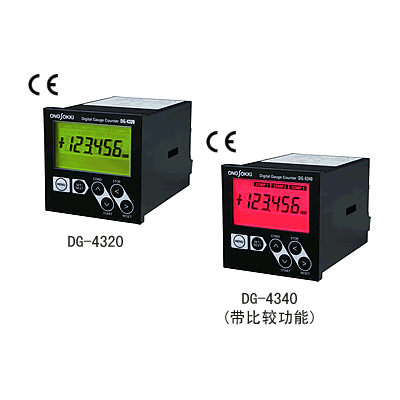

小野測器 DG-4320 DG-4340(帶比較
小野測器 TH-1000/2000系列小中容量
寬頻域0.2 Hz～320 kHz （1 Hz ～ 120 kHz 原產品）
高速響應1周期 + 3.5 μs （1周期 + 7.6 μs原產品）
具備急減速跟蹤功能頻率瞬間下降時也可進行接近理想的輸出
非穩態的變動成分擴大對其中心頻率進行跟蹤（選配功能）
可通過2相輸入信號判定轉速方向。
具有報警控制功能的比較結果輸出（選配功能）
| 輸入 | ||
|---|---|---|
| 信號端子 | BNC（CO2型），端子臺 | |
| 信號形式 | 單相AC/DC無電壓（開式集電極對應 +12 V pullup）可選擇 90°相位差2相信號（僅限DC） | |
| 信號電壓 | AC輸入信號電壓范圍：0.3 Vp-p ～ 30 Vp-p | |
| DC輸入信號電壓范圍：Lo；+1 V 以下、Hi；+4 ～ 30 V | ||
| 濾波器 | OFF / 20 kHz / 120 kHz 低通濾波器 | |
| 輸入阻抗 | 2.2 kΩ | |
| AC耦合頻率 | 0.9 Hz 約 -3 dB | |
| 最小脈沖幅 | 1.5 μs | |
| 信號沿選擇 | 上升沿或下降沿 | |
| 信號量程 | 0.2 Hz ～ 320 kHz 全量程信號輸出模式1 ～ 320000 Hz以1 Hz單位任意設定1 ～ 320000 r/min以1 r/min單位任意設定1 ～ 320000 m /min以1 m /min單位任意設定偏差信號輸出模式測量頻率范圍320 kHz內以下各選擇±1 %、±5 %、±10 %、±20 %、±50 %、±100 %或±1～180000(以1 Hz、1 r/min、1 m/min單位任意設定) | |
| 輸出 | ||
| 模擬電壓信號 | ||
| 信號端子 | BNC(CO2型，電壓輸出) | |
| 變換時間 | 1周期 + 3.5 μs以內 | |
| 數模分辨率 | 16 bit | |
| 濾波器 | OFF / 3 kHz / 10 kHz / 1 kHz 低通濾波器 | |
| 模擬輸出信號 | 電壓輸出0 ～ 10 V(全量程模式，方向判別無效時)± 5 V（全量程模式，方向判別有效時。偏差信號輸出模式。中心頻率自動跟蹤模式，選配功能 FV-0151）± 10 V（偏差信號輸出模式 ，選配功能 FV-0153）負載阻抗100 kΩ以上電流輸出0 ～ 16 mA / 4 ～ 20 mA出廠時，0 ～ 16 mA，負載阻抗500 Ω以下 | |
| 輸出DC偏置電壓 | 電壓 ± 10 mV以內 | |
| 電流 ± 0.01 mA以內 | ||
| 溫度系數 | 電壓 ± 0.02 %/F.S./℃ | |
| 電流 ± 0.07 %/F.S./℃ | ||
| 輸出阻抗 | 50 Ω以上（電壓輸出） | |
| 負載阻抗 | 電壓100 kΩ以上 | |
| 電流 500 Ω以下 | ||
| 直線性 （全量程模式） | 電壓輸出DC：± 0.1 %（～ 180 kHz） ± 0.2 %（～320 kHz）AC：± 0.2 %（～ 180 kHz） ± 0.4 %（～320 kHz）電流輸出DC：± 0.7 %（～ 180 kHz）、± 1.4 %（～320 kHz）AC：± 1.4 %（～ 180 kHz）、± 2.8 %（～320 kHz） | |
| 脈沖輸出信號 | ||
| 脈沖輸出 | BBNC（CO2型） 電壓：Lo；+1 V 以下、Hi；+4.5 V以上 負載阻抗100 kΩ以上 | |
| 脈沖輸出選配功能 (FV-0154) | 開式集電極 耐電壓DC 30 V，反向電流50 ｍA以下。 | |
| 比較輸出信號（選配FV-0152） | ||
| 比較結果輸出 | 端子臺(菲尼克斯制MC1,5/6-STF-3,81) | |
| 輸出形式 | 半導體繼電器（1接點）2通道 | |
| 接點容量 | DC 30 V／1 A | |
| 接點阻抗 | 25 Ω以下 | |
| 設定 | UPPER，LOWER UPPER設定值 ≦測量值時繼電器ON，LOWER設定值 ＞ 測量值時繼電器ON | |
| 附帶共能 | 延遲功能 | 設定值以上連續超過設定值時接點ON ， 設定范圍OFF(0)～100 。 |
| 遲滯功能 | 回復頻率，轉速或移動速度可以設定，1 %單位0 ～ 20 % | |
| 保持功能 | 可設定保持接點ON的狀態，設定范圍1 ms ～ 1000 ms，設定單位1 ms | |
| 處理功能 | ||
| 移動平均 | OFF / 平均 2 ～ 720回 / 指數平均 2 ～ 64回 | |
| 脈沖數 | 1～999999 P/R | |
| 系數 | 0.0001 ～ 99999 | |
| 增倍/分頻 | 增倍：OFF / 2 / 4（僅限90°相位差2相信號輸入時）。分頻：OFF，2 ～ 1000 | |
| 設定條件保存 | 可保存10組設定條件 | |
| 急減速跟蹤功能 | OFF / TYPE1 / TYPE2 | |
| 減速跟蹤參數 | OFF / NUM：1.5倍 ～ 16倍 / TIME：1 ms～4000 ms | |
| 方向判別 | OFF / ON（僅限90°相位差2相信號輸入時） | |
| 校準信號 | 電壓輸出 ZERO : 0 V、FULL：10 V | |
| 電流輸出 ZERO : 0 mA (4 mA)、FULL：16 mA (20 mA) | ||
| 表示功能 | ||
| 表示精度 | 表示值* X (±0.01%) ± 1計數以內（*表示值為忽略小數點的計數值） | |
| 表示 | 熒光管（尺寸69.85 mm × 11.45 mm）4段亮度調整 | |
| 表示更新間隔 | 0.5s、1s | |
| 表示單位 | Hz、r/min、m/min、USER | |
| 狀態表示LED | SIG | 脈沖信號輸入時發光 |
| 測量模式 | 全量程，偏差，中心頻率自動跟蹤模式（選配功能 FV-0151） | |
| 傳感器用電源 | ||
| 傳感器用電源 | +12 V ± 1 % 150 mA、+5 V ± 10 % 150 mA 通過設定開關選擇 | |
| 符合標準 | ||
| CE標識 | 低電壓2006/95/EC EN61010-1：2010 | |
| EMC 2004/108/EC EN61326-1：2006 Class A Table 2 | ||
| 一般規格 | ||
| 信號接地 | 信號輸出（V OUT,I OUT）的信號接地共通（與機殼相連接） 信號輸入（SIG IN,SIG 1,SIG 2），傳感器用電源（+12 V,+5 V）的信號接地共通 信號輸入，傳感器用電源的信號接地與機殼，信號輸出的信號接地絕緣 接地信號間絕緣耐壓最大42 Vpk | |
| 使用電源 | DC 16 V附屬專用AC電源適配器（AC100～240Ｖ） | |
| 消耗功率 | 約36 VA以下 | |
| 使用溫度范圍 | 0 ～ 40 ℃ | |
| 保存溫度范圍 | -10 ～ 50 ℃ | |
| 使用濕度范圍 | 5 ～ 80 %(不結露) | |
| 保存濕度范圍 | 5 ～ 85 %(不結露) | |
| 外觀尺寸 | 210(W)×44(D)×200(D) mm(不包含凸出部分) | |
| 重量 | 約 1 kg | |
| 附件 | 專用AC電源適配器(PS-P20023B / VM0769-VM0700 2M) X 1， 使用說明書X 1，信號線接頭(MC1.5/6-STF-3.81) X 1 | |
| 選配 | ||
| 選配功能及配件 | FV-0151 中心頻率自動跟蹤功能 FV-0152 比較輸出功能 FV-0153 偏差信號輸出電壓擴大功能（±10 V） FV-0154 開式集電極接口輸出功能 FV-0014 固定用金具 | |
