產品綜述

1765系列程控直流電源系列主要用于儲能設備系統的測量分析和自動測試系統的加電測試。作為一種雙象限直流電源，將電源輸出和功率吸收的功能完全集成到單一系統中，可實現電源與負載功能的無縫轉換，解決雙向能源系統和器件的跨象限快速充放電的測試難題；作為一種高性能電源系統，可為系統測試提供高精度、低噪聲的電源供電，滿足高速、復雜的自動測試需求。

1765系列程控直流電源共含有5種電源整機和1種功率耗散器，具有高達80V、100A和1000W的雙象限電流輸出和吸收能力。電源具備出色的速度、精度和高級編程能力，同時具備多種保護和快速編程能力，可以提升系統開發的便捷性，并顯著降低測試風險。電源具有先進的測量性能，可進行精確的電壓、電流、功率、電量和能量測量，是雙向和再生能源系統和器件在研制、生產、檢驗和維護等階段常用的儀器。

功能特點

l  適合研發、設計驗證和制造中的ATE系統

l  尺寸小：1U 機箱空間中實現1kW高性能輸出

l  雙象限系統：跨象限無縫切換，適用于電池快速充放電，搭配功率耗散器選件，可以將電流吸收的能力提升到100%

l  輸出電阻編程功能：適應電池仿真測試需求，可以模擬多種電池的工作狀態

l  高性能輸出：適應關鍵性測試的高性能要求

l  快命令處理時間可提高測試吞吐率

l  快速CC/CV模式轉換，可設置的電壓和電流優先模式，避免電壓或電流過沖

l  串聯并聯輸出功能，主從模式支持并聯，主動均流，擴展輸出能力

l  存儲調用功能

l  電壓、電流、功率、電量和能量測量功能

l  過壓過流等保護功能

l  GPIB、LAN、USB接口功能

l  強大的智能觸發能力，可有效降低測試系統的復雜程度

本地/遠地檢測

      選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限制了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用于對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。

      本地檢測和遠地檢測連接見示意圖。

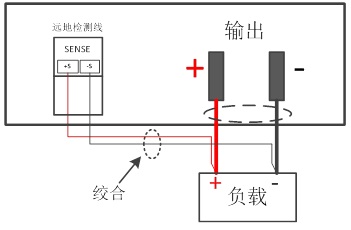

 本地檢測示意圖

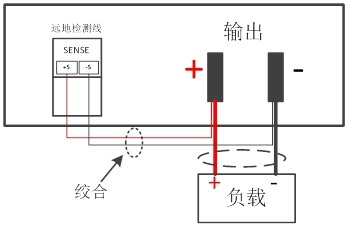

 遠地檢測示意圖

說明：

1）選用遠地檢測時，如果負載電壓為額定值，電源實際輸出電壓可能會超出其最大輸出范圍，從而導致保護電路動作或者出現輸出失調狀態。

2）選用遠地檢測時，通過檢測線在電源輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空。(不要使用屏蔽層作為檢測線！)

并聯輸出

采用兩臺或多臺電源并聯可拓展電流輸出范圍。電源不需使用電流共享功能就可以并聯運行，但是輸出電流無法平均共享，并且可能無法在所有電源上保持運行恒壓模式，因而建議使用電流共享方式并聯。下圖顯示了3個電源采用電流共享并聯的連接方法。

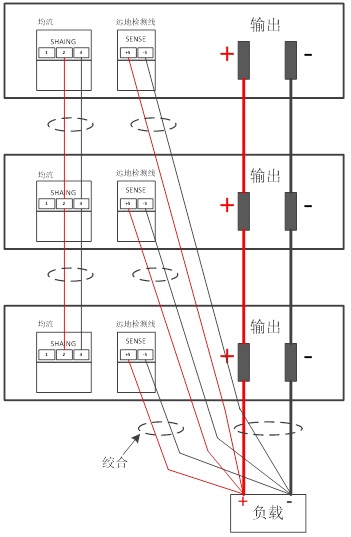

 電源并聯示意圖

串聯輸出

      采用兩臺或多臺電源串聯可拓展電壓輸出范圍。但應注意負載電流不應超過每臺電源電流輸出范圍。下圖顯示了兩個電源串聯的連接方法。

當電源串聯時，請勿使用功率耗散器。如果電源用于輸入電流，則不允許串聯連接！

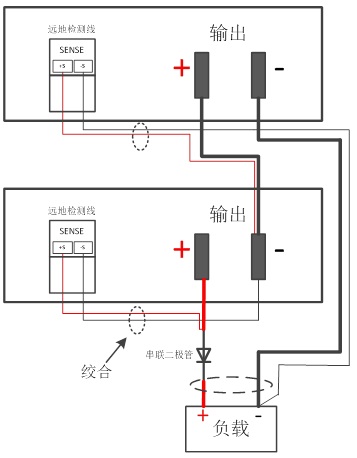

電源串聯示意圖

典型應用

用于電池快速無縫充放電的測試應用

電池是現代電子工具的重要部件，應用范圍廣闊，但它也有缺陷：不能像超級電容器那樣快速充電，性能會隨時間而降低。所以說電池快充技術的發展是勢在必行的。在這之中，電池的快速無縫充放電是一大重點。隨著電池技術的不斷進步，電池的應用領域也越來越廣泛，如消費類電子、工業電動工具、電動汽車、軍工航天等等。衛星、混合動力電動汽車(HEV)、不間斷電源(UPS)、綠色能源、以及大功率電池系統，它們依賴于雙向的、可再生的能源系統和器件儲蓄能量，并且在需要的時候，它們又能提供持續的供電。這些系統和器件包括:充電式電池組，超級電容器，電動機-發電機系統，雙向DC/DC轉換器，電池管理系統(BMS)，制動能源回收系統。在實際的應用中，電池的一個重要的性能就是充放電切換的速度，能不能無縫切換充放電已經成為了一個電池是否功能強大的一個重要指標。

這些系統和器件通常工作在幾百瓦甚至上千瓦的功率范圍。在進行研發和生產過程中的測試需要有大功率的電源和負載，為這些被測件提供功率輸入，并且吸收它們釋放出來的能量。使用單獨的電源供電，再使用負載吸收被測件釋放的能量，這種方式無法實現電源和負載功能的連續轉換。此外，必須在系統中使用大功率的導通二極管、開關、繼電器等，系統非常復雜，可靠性和可重復性往往無法達到要求。因此，只有將電源輸出和功率吸收的功能完全集成到單一儀器或系統中，而且可以實現源與負載功能的無縫轉換，才能克服這些缺陷。使用1765程控直流電源克服了系統不能工作在電壓死區的問題，解決了工作電壓不連續的情況，能夠在輸出電流和吸收電流之間進行快速連續的無縫切換，可實現電池快速無縫充放電的測試需求。

用于鋰電池組的高精度復雜測試

鋰電池組作為系統的重要部件，其性能的好壞直接影響整個系統的指標和可靠性，因而，在其研制、生產和檢測過程中，需要對其輸出和充放電等電特性進行精確快速的檢測，還要進行多種狀態下電池組容量和循環壽命的測試以及電池特性的維護激活，這些測試過程均需要使用大功率的直流電源來完成。

隨著應用領域的擴展，鋰電池組的種類和指標參數也不斷增加，對大功率的直流電源的要求也越來越高。鋰電池組的電性能測試主要包括靜態參數測試和動態性能檢測。靜態參數測量可完成充放電檢測、容量檢測和電池組合容量測試，由于充電電壓、電流的精度和紋波電壓對電池的容量影響極大，因此要求直流電源的電壓電流輸出范圍寬、輸出功率大、控制精度高，紋波噪聲低，以獲得精確測試結果。動態性能檢測包括電池高倍率充電測試、快速充放電測試，因此要求直流電源具有快速的上升和下降時間，以滿足各種大功率高速測試的需求。常規的大功率電源的瞬態響應時間過長，高速測試狀態會產生電壓和電流過沖，嚴重影響測量準確度和可靠性。1765系列程控直流電源具有優異的紋波噪聲指標和快速瞬態響應能力，可滿足鋰電池組的寬范圍、高精度和快速動態響應能力的測試需求。
