產品綜述

1435系列信號發生器基于創新的技術實現了性能、經濟性和體積重量的平衡設計。具有優良的頻譜純度，單邊帶相位噪聲1GHz載波@10kHz頻偏達到-136dBc/Hz，10GHz載波@10kHz頻偏達到-116dBc/Hz；具有高功率輸出和大動態范圍，最大輸出功率可達20dBm@20GHz，動態范圍大于150dB；可實現快速頻率切換，頻率切換時間1ms，縮短測試時間提高測試效率，滿足海量數據測試需求；具有性能優異的模擬調制、脈沖調制功能。采用先進的頻率合成和射頻通道信號處理技術，獲得高性能的同時降低了成本。具有7寸高靈敏度觸摸LED屏，同時支持觸摸屏、面板按鍵、旋轉按鈕、外接鼠標鍵盤等多種操作方式，操作體驗全面升級。3U便攜式機箱結構，體積小重量輕，便于攜帶。1435系列信號發生器既可以滿足研發階段對性能測試的需求，也可以滿足生產階段對高效率測試的需求。

功能特點

• 寬頻率覆蓋

• 高輸出功率

• 優良的單邊帶相位噪聲

• 快速頻率切換


• 高性能脈沖調制

• 內置多功能函數發生器

• 體積小重量輕

• 高靈敏度LED觸屏


  寬頻率覆蓋

      1435A/B/C/D/F信號發生器的頻率范圍為9kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低頻率均低至9kHz，最高頻率高達40GHz，可滿足寬頻段測試需求。

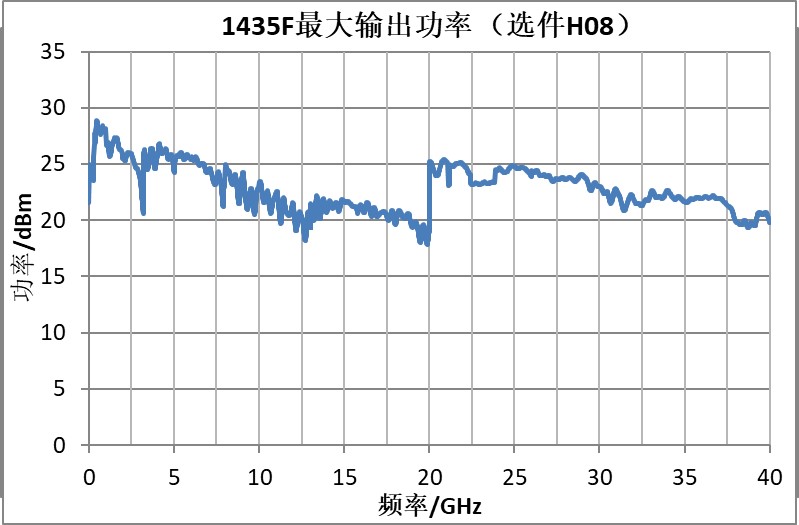

       高輸出功率

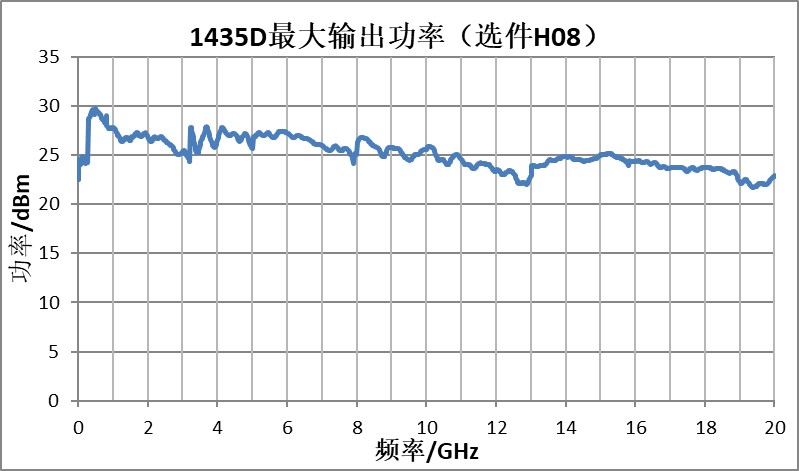

       通過選配H08大功率輸出選件，1435A/B/C/D全頻段功率實測值均在20dBm以上，1435F全頻段功率實測值在17dBm以上，在需要大功率激勵信號的測試場合，使用1435無需外接放大器，即可得到所需測試信號。

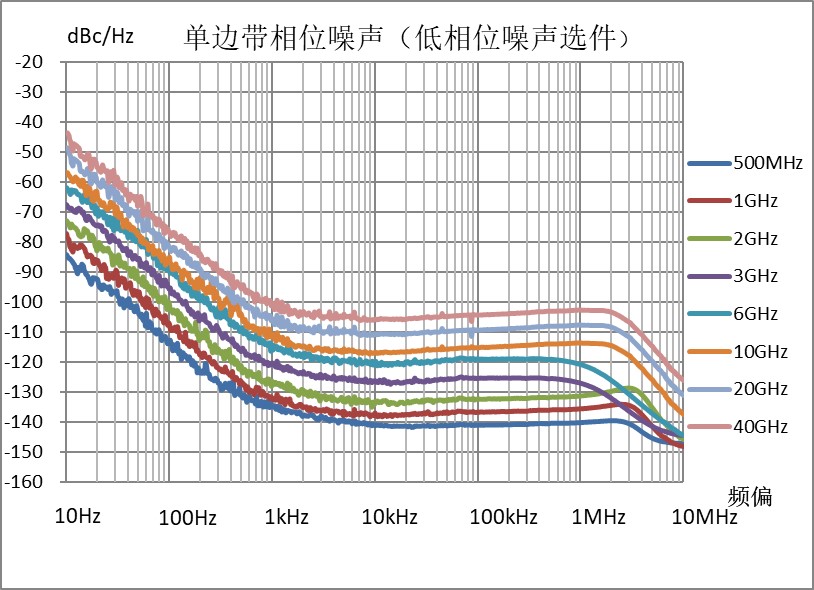

優良的單邊帶相位噪聲

      1435系列信號發生器提供兩檔相位噪聲供用戶選擇，標配單邊帶相位噪聲實測-101dBc/Hz（10GHz@10kHz），選用低相位噪聲選件，單邊帶相位噪聲低至-116dBc/Hz（10GHz@10kHz）。用戶可根據實際需求選擇相位噪聲檔，實現較高性價比。

快速頻率切換

1435可在全頻段內實現快速頻率切換，實測頻率切換時間0.67ms，可滿足高速測試需求。

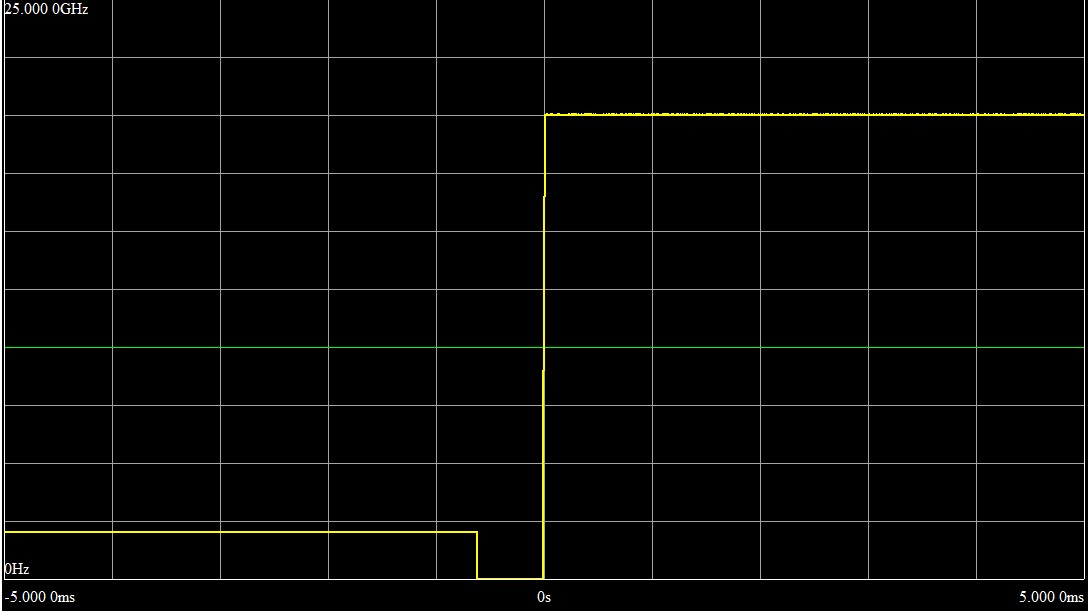

2GHz至20GHz頻率切換時間

高性能脈沖調制

脈沖開關比大于80dB，上升下降時間小于10ns，選用窄脈沖選件H04，最小脈寬20ns，脈寬范圍20ns～42s-10ns，步進10ns，支持門控、外部等多種觸發方式，具備雷達測試所需要的脈沖串功能。

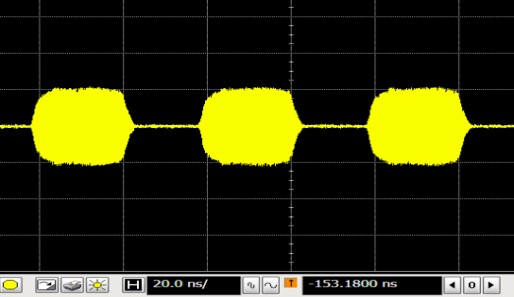

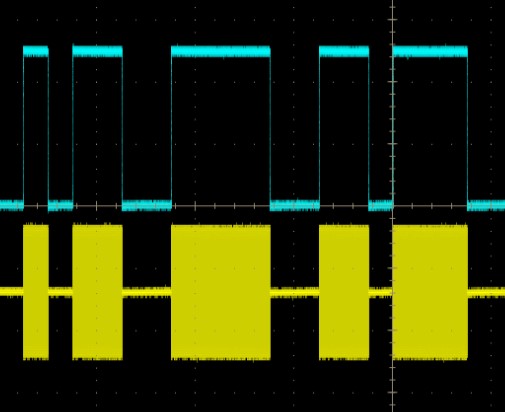

                                          脈沖串（5個）                                                                            脈寬20ns

多功能函數發生器

多功能函數發生器由7個波形發生器組成，用于產生AM/FM/ΦM的調制信號和低頻輸出信號。2個波形發生器可以通過內部相加生成雙音調制信號，用于AM/FM/ΦM。這7個波形發生器中包含有2個標準函數發生器、1個雙函數發生器、1個掃描函數發生器、2個噪聲發生器和1個直流發生器，直流發生器產生直流電平，僅能用于低頻輸出，波形發生器正弦波頻率范圍0.1Hz～10MHz，三角波、方波、鋸齒波、脈沖的頻率范圍0.1Hz至1MHz，頻率分辨率0.1Hz。

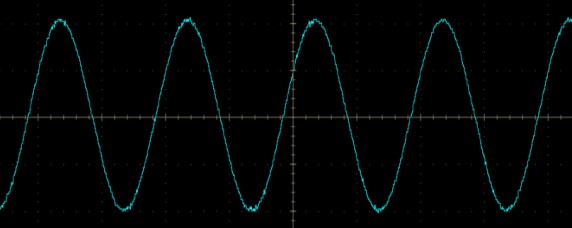

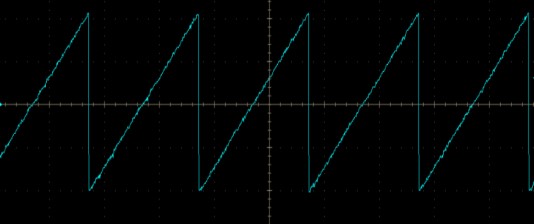

                                                        正弦波                                                                                 鋸齒波

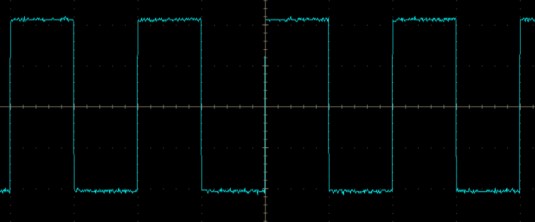

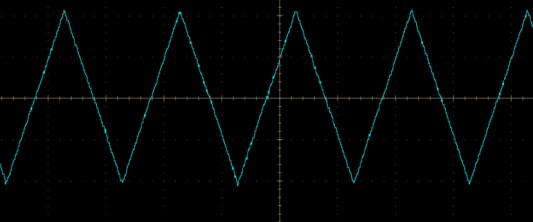

                                                        三角波                                                                                  方波

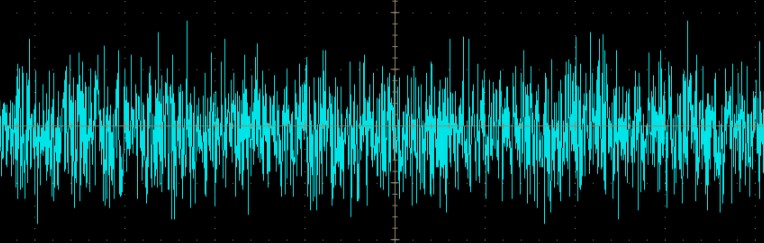

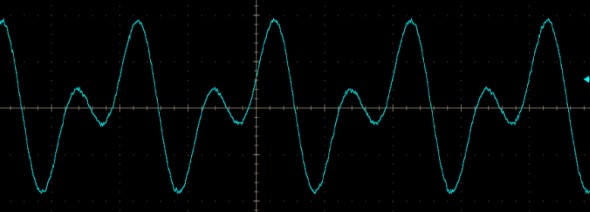

                                                  雙正弦                                                                                           噪聲

掃頻正弦

體積小重量輕

采用3U高便攜式機箱設計，重量和體積相比臺式儀器大大減小，全系列最重機型10.9kg，最輕機型7.4kg。

高靈敏度LED觸屏

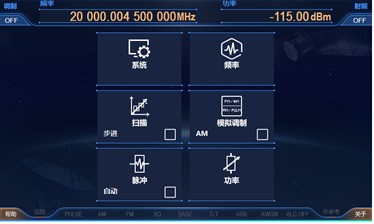

7寸寬LED顯示器，800×480像素分辨率，清晰地展現儀器狀態信息，電容屏配合量身定制的窗口界面，觸控靈敏準確。除了觸屏，還可以通過面板按鍵、帶回車功能的旋轉按鈕、外接鍵盤鼠標等方式對儀器進行操作，方便快捷任您選擇。

典型應用

通用測試

1435系列信號發生器功能齊全，頻率范圍寬達9kHz～40GHz，支持AM、FM、ΦM和PM模擬調制功能，支持步進掃描和列表掃描，并且具有出色的性能。通過性能、經濟性和體積重量的平衡設計，多種選件自由配置，使得1435應用廣泛，成本上既可以用于教學測試，性能上也可以用于實驗室測試。

國防測試

1435具有高性能脈沖調制，脈沖調制開關比大于80dB，上升下降時間小于10ns，最小脈寬20ns，具備重頻參差、重頻抖動、脈沖串等多種脈沖樣式，適用于雷達系統測試。優異的相位噪聲性能可用于接收機測試。體積小巧，攜帶方便，適用于外場測試。

產線測試

1435系列信號發生器的頻率切換時間1ms，測試速度快，縮短測試時間提高測試效率，滿足海量數據測試需求；功率輸出高，無需外接功率放大器使用，節省空間和成本；支持USB、LAN、GPIB多種控制接口，方便組成自動測試系統。適合產線測試。
