一、EXTECH VIR50 簡單介紹 ：

VIR50是一個3992°F（2200C）數字激光視頻紅外溫度計，配有2.2“彩色TFT LCD顯示屏和內置VGA（640 x 480）相機。包括一個MicroSD卡捕獲圖像（JPEG）和視頻），用于在PC上查看。雙激光器指示兩個激光點會聚到1“目標點的理想測量距離（約50英寸）。配備microSD卡，通用K型珠線探頭，USB電纜，3.7V充電電池，手提箱和用戶手冊。此儀表能夠進行非接觸（紅外）和接觸（熱電偶）溫度測量。內置攝像機提供了靜態圖像和視頻捕捉功能，用于記錄測量地點。儀表配有 microSD 卡插槽，用于轉存靜態圖像和視頻。內置激光筆增加了目標精度，而背光液晶顯示屏和快捷按鈕組合實現了簡便、人體工程學的操作。此儀表在發貨前進行了全面的測試和校準，使用得當的情況下可提供多年可靠的服務。

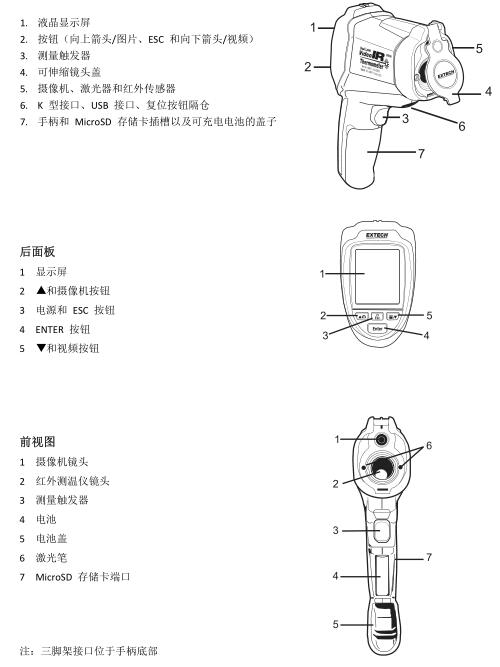

二、EXTECH VIR50 儀表圖示 ：

三、EXTECH VIR50 規格特征 ：

紅外測溫儀規格
量程    ‐58~3992°F (‐50~2200°C)
分辨率 0.1°C/F < 1000；1°C/F > 1000
精度  ‐50°C 到  ‐20°C (‐58°F 到  ‐4°F) 未指定
‐19.9°C 到  ‐1°C (‐3.9°F 到 30°F) ± (2% rdg + 6°F/3.3°C)
‐0.9°C 到 100°C (30.1°F 到 212°F) ± (1.0% rdg + 4°F/2.2°C)：
100.1°C 到 454°C (212.1°F 到 850°F) ± (2.5% rdg + 4°F/2.2°C)
454.1°C 到 1000°C (850.1°F 到 1832°F) ± (2.5% rdg + 6°F/3.3°C)
1001°C 到 2200°C (1833°F 到 3992°F) ± (3% rdg + 9°F/5°C)
注：以下環境溫度范圍的精度未指定：64 到 82°F（18 到 28°C）以及 127cm(50”) 距離處
可重復性  ‐50°C 到 20°C (‐58°F 到 68°F) ± 1.5°C (2.7°F)
20°C 到 1000°C (68°F 到 1832°F) ± 0.5% 或 ±0.5°C (0.9°F):
1000°C 到 2200°C (1832°F 到 3992°F) ± 1.0%：
發射率 可在 0.1 到 1.00 之間調整
視場 D/S = 約為 50:1（D = 距離，S = 光斑）
激光功率 低于 1mW（二類）
光譜響應 8 ‐ 14 微米（波長）
響應時間 150ms
K 型測溫儀規格
量程/分辨率 ‐50~1370°C (‐58~2498°F) 0.1°C/F < 1000；1°C/F > 1000
精度 0°C 到 1370°C (32°F 到 2498°F) ± (0.5% + 2.7°F/1.5°C)：
‐50°C 到 0°C (‐58°F 到 32°F) ±2.5C (4.5F)
注：以下環境溫度范圍的精度未指定：64~82°F (18~28°C)
空氣溫度和相對濕度規格
空氣溫度量程/分辨率 0~50°C (32~122°F) 0.1°C/F
露點量程/分辨率 0~50°C (32~122°F) 0.1°C/F
相對濕度量程/分辨率 0 到 100% 1%
空氣溫度精度 10°C 到 40°C (50°F 到 104°F) ± 1°C (1.8°F)
所有其他量程 ± 2°C (3.6°F)
露點溫度精度 基于溫度和相對濕度規格
相對濕度精度 40 到 60%    ± 5.0%RH：
20% 到 40% 和 60% 到 80% ± 5.0%RH
0% 到 20% 和 80% 到 100% ± 6.0%RH
22 VIR50‐簡體中文版 v2.3    05/2014 年 4 月
通用規格
顯示屏    2.2” 彩色 TFT 液晶顯示屏（320 x 240 像素）
數碼攝像機 640 x 480 像素
工作溫度    0°C 到 50°C (32°F 到 122°F)
存儲器 內置閃存：49M，MicroSD 卡：最大 8G
工作濕度 最大 90% RH（非冷凝）
電源 3.7V 鋰離子可充電電池
電池壽命 約 4 小時（連續使用）
電池充電時間 2 小時，使用交流電源適配器或 USB 連接
自動關機 可設置為以下值：OFF、3、15 和 60 分鐘
重量 410 克/0.9 磅
外形尺寸 205 x 62 x 155mm (8.1 x 2.4 x 6.1”)
非接觸式IR溫度測量范圍為-58至3992°F（-50至2200°C），距離與目標比為50：1
內置VGA（640 x 480）相機
MicroSD卡用于捕獲圖像（JPEG）和視頻（3GP），以便在您的PC上查看
雙激光表示兩個激光點會聚到1“目標點的理想測量距離
快速150毫秒響應時間，彩色LED條形圖查看趨勢
K型熱電偶輸入，USB接口
空氣溫度和相對濕度測量
可調發射率提高了不同表面的測量精度
當溫度超過編程的設定點時，帶有聲音報警的可調高/低設定點提醒用戶
MAX / MIN / AVG / DIF功能，自動關機
完成microSD卡，通用K型珠線探頭，USB電纜，3.7V電池和手提箱

四、EXTECH VIR50 操作說明 ：

測量模式
該儀表共有四種測量模式：視頻 + 紅外、紅外專用、露點以及數據記錄模式。打開儀表之后，出現的第一個界面就是模式選擇界面。使用  ▲▼ / 按鈕突出顯示所需的模式，然后按 ENTER 按鈕進入該模式。
視頻 + 紅外模式
在視頻 + 紅外模式下，儀表可測量紅外溫度、空氣溫度、濕度、露點溫度以及濕球溫度，并可使用視頻攝像機的全部功能。也可以顯示最高(MAX)紅外溫度、最低(MIN)紅外溫度、紅外溫差(DIF)以及紅外平均(AVG)溫度。按住觸發器進行溫度測量。
紅外專用模式
在紅外專用模式下，儀表可測量紅外溫度、空氣溫度、空氣濕度、露點溫度以及濕球溫度，但沒有視頻攝像機功能。 也可以顯示最高(MAX)紅外溫度、 最低(MIN)紅外溫度、 紅外溫差(DIF)以及紅外平均(AVG)溫度。按住觸發器進行溫度測量。
數據記錄模式
數據記錄器按照設定的時間間隔自動將讀數記錄到存儲器上。在數據記錄模式下，可對高溫/低溫警報值和數據記錄間隔采樣率（時間）進行配置。配置完成之后，按觸發器開始記錄。儀表會按指定的采樣時間自動記錄數據。按 ESC 按鈕退出數據記錄模式，儀表會自動將數據保存到文件中。
為數據記錄器設置高溫和低溫警報值
在數據記錄器界面（如上圖所示）使用箭頭鍵選擇 HIGH 或 LOW 警報值參數，然后按 ENTER 按鈕。使用  ▲  和  ▼  按鈕調整警報值，然后按 ENTER 按鈕確認。
為數據記錄器設置間隔時間
在數據記錄器界面使用箭頭鍵選擇間隔時間參數，然后按 ENTER 按鈕。使用  ▲  和  ▼  按鈕調整以秒為單位的時間值（記錄器采樣率），然后按 ENTER 按鈕確認。
為數據記錄器設置線條顏色
在數據記錄器界面使用箭頭鍵選擇顏色參數，然后按 ENTER 按鈕。使用  ▲  和  ▼  按鈕調整線條顏色，然后按 ENTER 按鈕確認。
