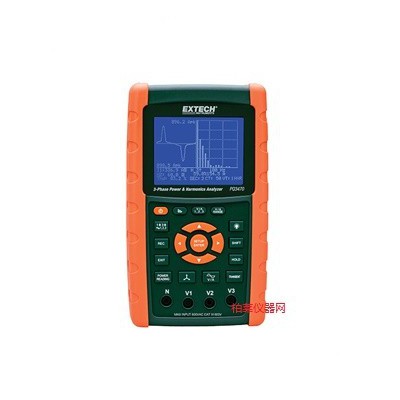

一、EXTECH PQ3470-2 簡單介紹 ：

PQ3470是一款三相圖形功率和諧波分析儀/數據記錄器，可在可移動SD存儲卡上記錄多達30,000組測量。該儀表具有3相電壓或電流不平衡比（VUR，AUR）和不平衡因子，可捕獲瞬態事件（包括傾角，膨脹和停電），具有可編程閾值（％），寬采樣率范圍（2秒至2小時），內置時鐘/日歷和CAT III 600 Volt安全等級。完成一年保修，4個電壓引線帶鱷魚夾，8節AA電池，SD卡，100-240伏交流適配器和外殼。夾具探頭單獨出售。

二、EXTECH PQ3470-2 規格特征 ：

規格 范圍 基本準確度
交流電壓（真有效值） 600.0V ±（0.5％rdg）
交流電流 3000A ±（0.5％rdg）
有功功率（MW） 9.999MW ±（1.0％rdg）
視力（MVA） 9.999MVA ±（1.0％rdg）
無功功率（MVAR） 9.999MVAR ±（1.0％rdg）
功率因數 0.00?1.00 ±0.04
頻率范圍 45Hz至65Hz ±0.1Hz
相 -180°至+ 180.0° ±1°
諧波 1到50 ±2％（1?20）; ±4％（21?31）
波峰因子 1.00至99.99 ±（5％）
電流鉗輸入 200mV，300mV，500mV ±（0.5％rdg）
1V，2V，3V 用戶可選擇
峰值交流電壓精度 ±（5％）
峰值交流電流精度 ±（5％）
有功功率（MWH） 0.0kWh至9.999MWH ±（2.0％rdg）
視在功率能量（MVAH） 0.0KVAh至9.999MVAH ±（2.0％rdg）
無功功率（MVARH） 0.0kVARh至9.999MVARH ±（2.0％rdg）
數據記錄 30,000讀數（2GB SD記憶卡）
尺寸/重量 8.86×4.92×2.52“（225×125×64mm）/2.2lbs（1010g）
大型點陣，太陽可讀，數字，背光LCD，易于使用的屏幕菜單|完整的系統分析，最多35個參數：
V（相間），V（相對地）
A（相對地）
KW / KVA / KVAR / PF（相）
KW / KVA / KVAR / PF（系統）|
KWH / KVAH / KVARH / PFH（系統）
相角
可選的200A，1200A電流鉗或3000A靈敏電流探頭（另售）|可調電流互感器CT（1至600）和高功率配電系統的電位變壓器PT（1至1000）比
諧波和波形同時顯示|總諧波失真分析（THD）
具有三相系統參數的圖形相圖
3相電壓或電流不平衡比（VUR，AUR）和不平衡因子
捕獲具有可編程閾值（％）的瞬態事件（包括傾斜，膨脹和停機）
在MicrosoftExcel?格式的可移動SD存儲卡上記錄30,000讀數
寬采樣率范圍（2秒至2小時）
內置時鐘和日歷
配有4節電壓線，帶鱷魚夾，8節AA電池，SD卡，100-240V AC適配器和外殼。夾具探頭單獨出售。
