一、EXTECH 380560 簡單介紹 ：

380560高精度毫歐表。這款儀表有七個電阻量程, 分辨率最高可達到 0.01m?。通過四線開爾文線夾連接保證了最佳精度。采用內置的比較儀功能，可以把測量值與最高限值和最低限值相對比。一般用于測量變壓器、電機線圈和電腦主板的電阻。本儀表如精心使用，可保證多年的可靠服務。

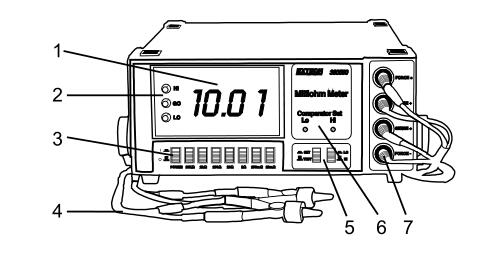

二、EXTECH 380560 儀表圖示 ：

EXTECH 380560高精度臺式毫歐表

1.  液晶顯示屏
2.  HI/LO/GO 狀態指示燈
3.  電源和量程按鈕
4.  開爾文線夾引線
5.  設置/測試和最高/最低限值按鈕
6.  比較儀調整螺絲
7.  開爾文線夾引線輸入端子
說明：電源電纜插口和聲音提醒按鈕位于儀表背面。

三、EXTECH 380560 規格特征 ：

·電路 定制的單芯片 LSI 微處理器電路
·顯示屏 20mm (0.8") 2000 計數顯示屏
·連接類型 四端子開爾文

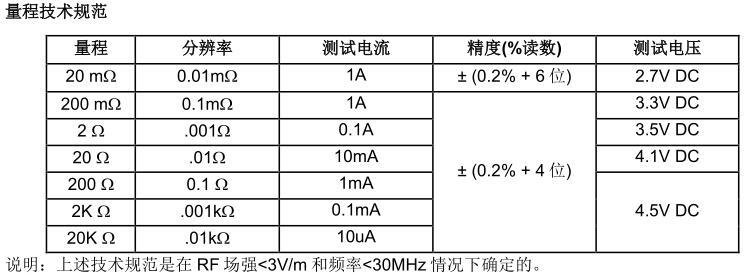

·量程 七個量程(參見下面的列表)
·測試電壓 5V 直流
·比較儀 內置的與最高和最低限值的比較測試裝置，有蜂鳴器
·測量速度 電阻 1 二、比較器模式 0.5 秒
·調零裝置 自動(不需要調整)
·超量程指示 當讀數超過量程時，顯示屏顯示"1____"
·工作溫度 0°C 到 50°C (32°F 到 122°F )
·工作濕度 最大值是相對濕度 80%
·電源 110V (380560) 或 220V (380562) ±15%, 50/60Hz
·重量  2.2kg (4.85 lbs)
·尺寸  280 x 210 x 90mm (11 x 8.3 x 3.5")
·更換 Kelvin 引線  380465
·7范圍用于寬低電阻測量
·高分辨率為0.01mOhm
·1999計數顯示0.8“數字
·帶Kelvin夾子連接器的4線測試電纜
·自動歸零
·內置比較器，用于Hi / Lo / Go電阻測試或選擇

EXTECH 380560高精度臺式毫歐表

四、EXTECH 380560 操作說明 ：

測量過程
1. 把開爾文測試引線連接到儀表上。
2. 按下電源按鈕，通電。
3. 把設置/測試按鈕切換到測試位置。
4. 儀表調零，把測試引線夾到一起，如右圖所示。
5. 通過有標簽的黑色按鈕選擇所需的測量范圍。如果設備電阻未知，首先從最高量程開始，依次降低量程。
6. 把引線夾到待測試的設備上，如下圖所示。
7. 觀察顯示屏上的讀數。
