一、EXTECH MG500 簡單介紹 ：

MG500是一款數字高壓絕緣測試儀，可測試高達10kV的電壓，并測量絕緣電阻為500GOhm。MG500具有CAT III 300 Volt安全等級。本產品配有一年保修，內置重型手提箱，蓋子，測試線，鱷魚夾和8 x C電池。

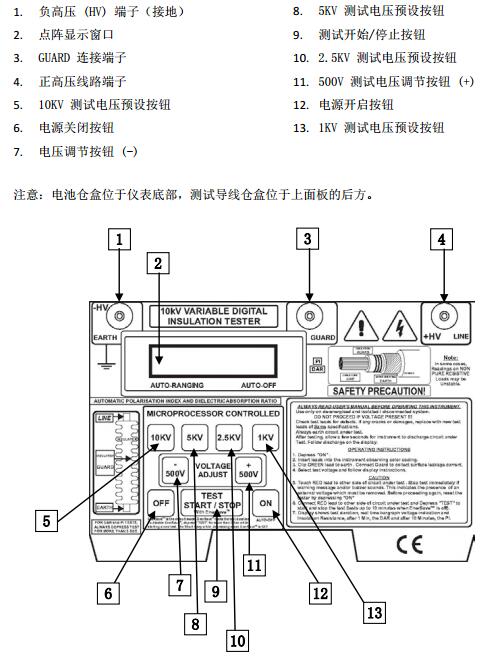

二、EXTECH MG500 儀表圖示 ：

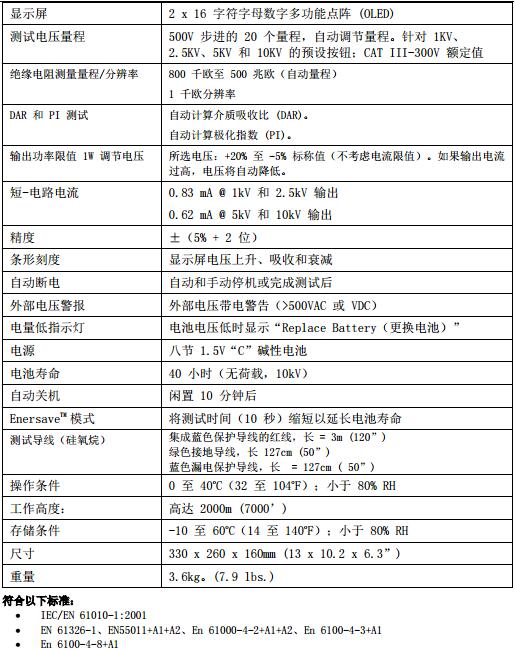

三、EXTECH MG500 規格特征 ：

四、EXTECH MG500 操作說明 ：

為儀表通電
按下 ON（打開）按鈕以打開設備。按下 OFF（關閉）按鈕以關閉設備。如果儀表未打開，請檢查儀表底部的電池倉盒內是否安裝有新的“C”1.5V 堿性電池。
絕緣電阻測試程序
警告：電路在進行測試連接前必須完全斷電并絕緣。
1. 在設備開啟后，確保不顯示 Replace Battery（更換電池）的提示。如果顯示 Replace Battery（更換電池）的提示，則應在使用前更換電池。
2. 測試電壓在通電時默認為 2500V。使用電壓調節按鈕 (±500V) 每次將測試電壓增加500V或按下其中一個預設測試電壓按鈕（10kV、5kV、2.5kV、1Kv）來選擇所需測試電壓。
3. 顯示屏顯示 Connect Leads（連接導線）提示和所選測試電壓值。將綠色測試導線連接到儀表上的綠色測試插座，然后連接到待測絕緣體的接地端。
將紅色導線連接到儀表上的紅色測試插座，將藍色保護電纜連接到儀表上的藍色插座。將紅色電纜的維修端連接到待測絕緣體的其他位置。如果漏電保護要求收集表面漏電，請將單獨的藍色測試導線連接到紅色測試導線的藍色保護導線中，插入儀表中的藍色測試插座，然后將電纜的維修端與待測絕緣體的表面夾緊。
4. 短暫地按下 “測試開始/停止按鈕(1.5 秒 3 秒) 鐘以開始測試。對于 DAR 或 PI 測試，請參考以下專門的測試程序。
5. 絕緣電阻測試將在 5 秒內完成。測試期間，測試電壓百分比將穩定降至零，顯示屏將指示此讀數變化。測試完成時，電阻測試結果值將在顯示屏上顯示。
6. 測試完成電壓釋放完全后，將顯示 HOLD 圖標而非條形刻度。
警告：顯示 HOLD 前請勿移除測試導線。
7. 在測試結束時儀表將自動對系統放電。
8. 要開始新測試，須按下 TEST START/STOP（測試開始/停止）按鈕，Connect Leads（連接導線）提示應顯示在顯示屏上；儀表此時可進行新測試。
9. 在 5 分鐘內無操作，儀表將自動關閉。
