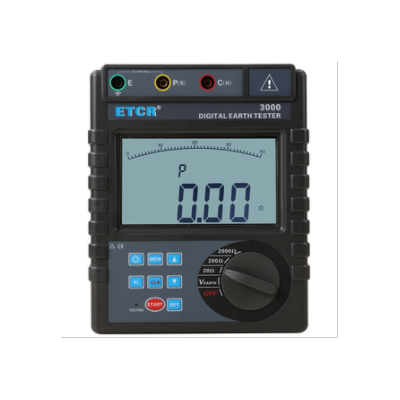

數字式接地電阻測試儀

ETCR3000C

接地電阻測試

接地電壓測試

接地電阻/土壤電阻率測試儀

ETCR3100C

接地電阻測試

接地電壓測試

土壤電阻率測試

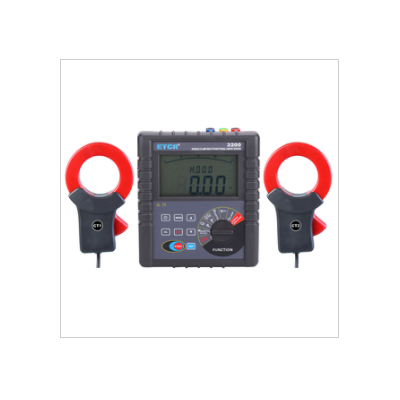

雙鉗接地電阻測試儀

ETCR3200C

接地電阻測試

接地電壓測試

土壤電阻率測試

電流、漏電流測試

接地電阻

0.01Ω～20Ω

±2%rdg±3dgt

(輔助接地電阻100Ω±5%，對地電壓＜10V)

0.01Ω

0.1Ω～200Ω

0.1Ω

1Ω～2000Ω

1Ω

接地電壓

0～600V AC

±2%rdg±3dgt

1V

環境溫度

23℃±1℃

-10℃～40℃

----

環境濕度

40%～60%

＜80%

----

儀表工作電壓

DC 7.8V±0.1V

DC 7.8V±0.6V

----

輔助接地電阻值

＜100Ω

＜30kΩ

rC、rP

干擾電壓

無

＜20V

----

干擾電流

無

＜2A

----

測R時電極間距

a＞5d

a＞5d

----

電源

DC 7.4V 2600mAh 可充鋰電池，電池充滿約DC 8.4V

背光

可控白屏背光，適合昏暗場所使用

測量方式

精密三線測量、簡易兩線測量

測量方法

接地電阻：額定電流變極法，測量電流20mA Max；

對地電壓：平均值整流

測試頻率

128Hz/111Hz/105Hz/94Hz(AFC)

短路測試電流

AC 20mA max

數據模式

平均值、Max值、Min值

線阻校驗

避免因測試線未完全插入儀表接口或接觸不好或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確

顯示模式

4位超大LCD顯示，白屏背光

測量指示

測量中LED閃爍指示，LCD倒計數顯示

LCD尺寸

128mm×75mm；顯示域：124mm×67mm

儀表尺寸

高寬厚：280mm×260mm×160mm

測試線

3條：紅色15m，黃色10m，綠色5m各1條

簡易測試線

2條：紅色1.6m，黑色1.6m各1條

輔助接地棒

2根：φ10mm×250mm（468g）

測量時間

對地電壓：約3次/秒；接地電阻：約15秒/次

測量次數

5000次以上

(20Ω檔測量10Ω，測1次，停30秒再測)

線路電壓

測量對地電壓：AC 600V以下測量

通訊接口

具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印

通訊線

USB通訊線1條，長1.5m

數據存儲

400組，閃爍顯示“FULL”符號表示存儲已滿

數據保持

數據保持功能：“HOLD”符號顯示

數據查閱

數據查閱功能：“READ”符號顯示

溢出顯示

超量程溢出功能：“OL”符號顯示

報警功能

測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示

自動關機

開機后10分鐘，自動關機

電池電壓

當電池電壓降到DC 7.2V±0.1V時，電池電壓低符號“  ”顯示，提醒電池須進行充電。

工作電流

背光：25mA Max

待機: 25mA Max(背光關閉)

測量：200mA Max(背光關閉)

質量

儀表：約2290g(含電池)

總質量：約4490g(含附件)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

防護等級

IP65（合蓋時）

過載保護

測量接地電阻：E-P、E-C各端口間AC 280V/3秒

絕緣電阻

10MΩ以上(電路與外殼之間500V)

耐壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61010-4-3，無線頻率電磁場≤1V/m

適合安規

IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V
