多路存儲記錄儀GL820
記錄儀型號：GL820
midi LOGGER GL820是graphte日本圖技生產的多路存儲記錄儀。多路存儲記錄儀GL820標配20通道，根據測試需要還可以擴展測試通道，最多可以擴展到200通道。多路存儲記錄儀GL820接口豐富標配USB接口和網絡接口。方便和電腦通訊或者遠程操控GL820記錄儀。
多路存儲記錄儀GL820 的介紹：
midi LOGGER GL820是一款重視擴展性的模式產品。多路存儲記錄儀GL820有通道數最大可由標準20ch擴展至200ch。除采用可放心檢測的全通道絕緣輸入方式外，還可實現電壓/溫度/濕度/脈沖/邏輯等多樣化輸入。為提升耐噪音性，產品搭載了⊿Σ型的A/D變頻器，以此提高高頻率噪音的消除效率。此外，多路存儲記錄儀GL820還裝配了適用于多通道數據監控的以太網，可進行遠程監控。存儲媒體可使用USB存儲器，直接寫入所測定的數據，以便長時間地收錄數據。多路存儲記錄儀GL820追求可對應多樣化測量用途的功能性與操作性，為您提供從研究開發到生產線現場的高性價比產品。
多路存儲記錄儀GL820 的功能：
(*1) GRAPHTEC獨有的RoHS對應標志。詳細內容請參閱「WEEE指令、RoHS指令應對體制
多路存儲記錄儀GL820的蓄電池驅動7小時(選購產品)，可安心使用

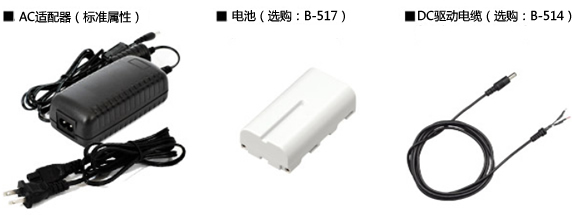

多路存儲記錄儀GL820支持3WAY電源,多路存儲記錄儀GL820電源可使用標準AC適配器進行AC驅動、還可使用選購產品中的電池組或DC驅動電纜進行蓄電池驅動或 DC驅動。
多路存儲記錄儀GL820在使用AC適配器進行AC驅動時，搭載電池組后，即使AC電源發生瞬時停電，也可自動切換至蓄電池驅動，有效防止停電對重要數據帶來的不利影響。若停電后供電不再恢復、且蓄電池容量已完全耗盡，可在蓄電池電量用完前自動停止測定，有效保護重要數據。在對蓄電池充電時，即使主機電源已關閉（OFF），只需配備AC適配器，便可插入插座進行充電。
| 驅動時間 | |
|---|---|
| 狀況 | 驅動時間 |
| LCD使用狀況（亮度MAX） | 約5小時 |
| 屏幕保護狀態 | 約7小時 |
| ※20ch端子、1秒取樣、主機存儲器収錄、使用2個新品電池組、+25℃環境 ※驅動時間因使用環境條件而有所差異。 | |
| 驅動方式 | ||
|---|---|---|
| 驅動方式 | DC電圧 | 蓄電池充電 |
| AC驅動（使用附屬AC適配器）※1 | - | 可※2 |
| DC驅動※3 | +24V | 可※2 |
| +12V | 不可 | |
| +8.5V | 不可 | |
※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選購產品）。

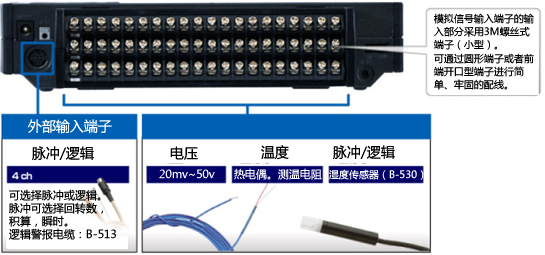

多路存儲記錄儀GL820從標準20ch到最大200ch（500ch）、全體ch多功能＆絕緣輸入
全體通道多功能&絕緣輸入
標準20ch的模擬輸入準備。同時采用通道間互不影響的絕緣輸入方式。
無需進行繁瑣的布線。可支持溫度/電壓/濕度/脈沖/邏輯輸入，實現多功能對應，
可用于各種用途。
(*1) 脈沖/邏輯 有一項為4ch。需使用選購產品中的邏輯報警電纜（B-513）。
(*2) 使用選項產品濕度傳感器時，按標準僅能使用1個。
配備選購產品濕度傳感器
配備專門用于濕度測定的選購產品濕度傳感器（B-530）。驅動電源由GL820主機提供。
將濕度傳感器連接至所需測定濕度的通道后，只需將輸入設至為濕度，即可進行濕度測定。
■相對濕度測量精度（5～98%）
| 測定環境 | 測定精度 |
|---|---|
| 0～10℃ | ±5%RH |
| 10～20℃ | ±4%RH |
| 20～30℃ | ±3%RH |
| 30～40℃ | ±4%RH |
| 40～50℃ | ±5%RH |
| 50～60℃ | ±6%RH |
| 60～70℃ | ±7%RH |
| 70～80℃ | ±8%RH |
搭載⊿Σ型 A/D變頻器
為提高耐噪音性，產品搭載⊿Σ型A/D變頻器，提高高頻率噪音的消除效率。
從而減少逆變器等噪音的影響。
最大200ch、只需連接電腦便可擴展至500ch
將端子臺統一為20ch/單元，主機的通道擴展最大可達200ch。
同時，可實現全通道絕緣輸入＆多功能輸入。
此外，使用PC進行測量時，通過連接多臺主機（最大10臺），可實現1臺機器控制最大500ch、或單獨進行控制。
多路存儲記錄儀GL820用主機擴展測試通道的方法
頻道擴展一覽表
| 通道數 | 20ch | 40ch | 100ch | 200ch |
| GL820主機 | 1臺 | 1臺 | 1臺 | 1臺 |
| 擴展端子基本套件(B-537) | - | 1組 | 1組 | 1組 |
| 20ch擴展端子組件（B-538) | - | 1組 | 4組 | 9組 |

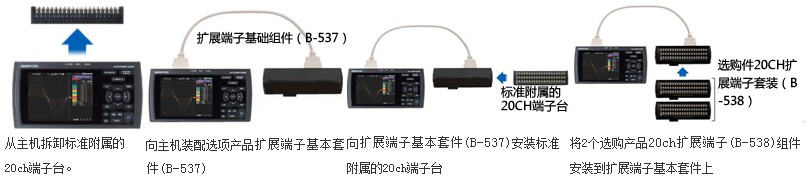

擴展方法（例：擴展至60ch）

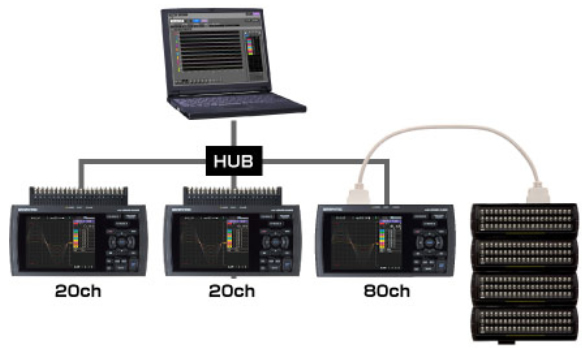

多路存儲記錄儀GL820使用PC進行擴展
使用電腦附屬的PC應用程序（GL220_820-APS），可在主機最大10臺、通道數最大500ch的條件下進行擴展、測量。
擴展方法（例：擴展至120ch）
多路存儲記錄儀GL820的存儲時間
| 収錄間隔（取樣速度）(*1) | 10ms(*2) | 50ms(*2) | 100ms(*2) | 200ms | 500ms | 1s | 10s |
| 2GB內置閃存 | 29日 | 72日 | 89日 | 101日 | 253日 | 506日 | 5068日 |
| 512MB USB存儲器(*3) | 7日 | 18日 | 22日 | 25日 | 64日 | 129日 | 1294日 |
※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選項產品）。

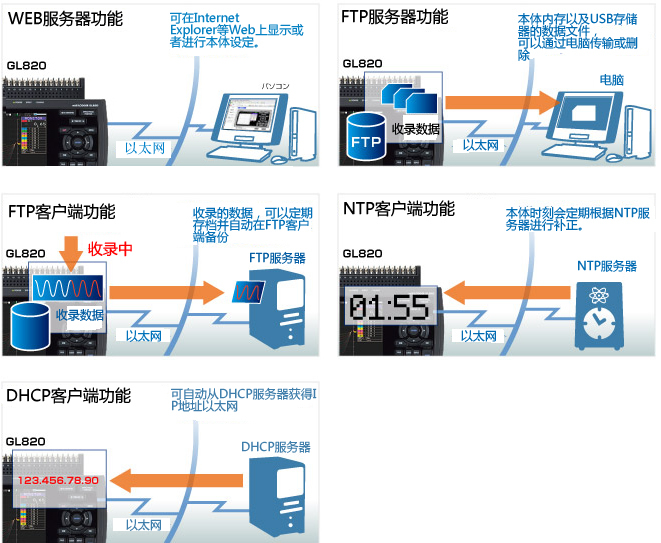

多路存儲記錄儀GL820具有多種網絡形式
可使用符合測定形態的網絡功能。
多路存儲記錄儀GL820的技術參數：
| GL820便攜式溫濕度記錄儀 | |||
| 項目 | 內容 | ||
| 電流輸入數目 | 1臺(20通道)或擴展至(最高200通道) | ||
| 觸發 | 種類 | 開始 | 觸發訊號產生,開始取樣 |
| 停止 | 觸發訊號產生,開始取樣 | ||
| 條件 | 開始 | 停止,程度,警報,行程時間,外部 | |
| 停止 | 停止,程度,警報,行程時間,過去時間,外部 | ||
| 警報功能 | 種類 | 電流,邏輯,脈沖(AND及OR操作選擇) | |
| 條件 | 電流 | H,L,視窗內,視窗外 | |
| 邏輯 | 所有頻道 | ||
| 脈沖 | H,L,視窗內,視窗外 | ||
| 邏輯/脈沖輸入通道 | 4個通道,可轉換邏輯或脈沖 | ||
| 脈沖輸入范圍 | Count(次數)模式 | 50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) | |
| Inst(瞬時)模式 | 50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) | ||
| RPM回轉模式 | 50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S (最高50k/秒) | ||
| 警報輸出 | 通道數目 | 4 | |
| 輸出格式 | 開放連接輸出(5V拉伸電阻,10kohm),5至24V(100mA或以下) | ||
| 輸出條件 | 程度調整,視窗調整,邏輯調整,脈沖調整 | ||
| 外部觸發輸入 | 1個通道(最高24V,起端2.5V,滯電壓0.5V) | ||
| 電腦介面 | Ethernet(10base-T/10base-TX),高速USB2.0 | ||
| 資料儲存 | 測量資料 | 儲存在內置閃存或USB儲存盤 | |
| 其他 | 設定條件及螢?zāi)粡?fù)印可儲存于內置閃存或USB儲存盤 | ||
| 內置記憶體 | 12MB閃存 | ||
| USB儲存盤插槽(全速) | 2.0兼容 | ||
| 計算功能 | 統計計算 | 平均,峰值,最大,最小,RMS | |
| 計算數目 | 2組同時設定 | ||
| 搜索功能 | 搜索資料中之點,種類:程度,警報,邏輯,脈沖 | ||
| 顯示器 | 尺寸 | 5.7英寸TFT彩色LCD | |
| 顯示模式 | 波形+數字,獨立波形,獨立數字 | ||
| 操作環境 | 直流電操作溫度0-45℃,相對濕度5-85%RH,電池操作溫度15-40℃ | ||
| 電源 | AC變壓器(100-240VAC,50/60Hz) | ||
| DC輸入(8.5-24VDC) | |||
| 原裝電池,最高裝配2個,連續9小時操作 | |||
| 電功率 | 28VA或較低(AC驅動) | ||
| 機身尺寸(W x D x H) | 232 x 152 x 50mm | ||
| 重量 | 990g(包括20通道輸入模塊) | ||
| 震動絕緣 | 兼容JIS震動測試或等同汽車業界TYPE 1-CLASS A | ||
| 驗證規格 | CE,RoHS,中國RoHs | ||
