即使對復雜形狀也能實現更快、更簡單、更精確的測量

對于顯示測量顯微鏡輸出的數據和圖像來說，看的越清楚也就能更方便更快捷地使用和測量。推動以更高精度實現復雜的測量正是開發全新奧林巴斯測量軟件的原因所在。該軟件也可與數碼相機結合使用。

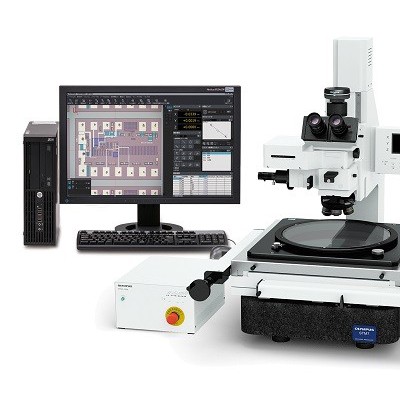

STM7-BSW圖形用戶界面示例

可采集高清晰圖像，實現高精度測量的照相機系列

具備高速實時顯示能力的高性能機型

高性價比的機型

放置樣品后即可開始測量——無需將樣品平行對齊

原來的軸	新軸

XZ平面測量

	傳統的測量顯微鏡以從俯視觀察到的XY平面的測量為主。為了響應用戶從側視的角度測量斷面方向的需求，奧林巴斯在STM7-BSW中內置了XZ平面測量功能。以前很難實施的測量現在已經變得容易多了——例如半球形物體垂直截面的半徑測量，或與基準線相比具有彎曲底部的凹槽的深度測量等。
半球形樣品的半徑測量	凹槽底部與參考線之間的高度測量

記錄重復測量的步驟

宏注冊

可以將經常使用的對齊和其它測量步驟組合并定義成單個宏按鈕，這樣每次啟動顯微鏡后，無需從零開始。

執行重復測量

通過根據已記錄的教學列表的指示，簡單地移動載物臺、獲取坐標值，可以輕松地進行重復測量，完成所有的作業。此功能可用于對相同類型樣品重復執行相同的測量項目。此外，如果在已記錄的教學列表中設置了設定值和公差，當測量值超過規格時，軟件可以自動判定。

重復執行測量的測量點導航

這個功能可以顯示移動到下一個測量點的方向和距離，從而消除了操作者在這一環節上的苦惱。該功能還省去了每次移動前需要在圖紙上確認下一個測量點的麻煩，在重復測量的時候提高了操作者作業的速度。

可以消除測量過程中主觀性影響的便捷功能

自動邊緣檢測

這個功能檢測樣品的邊緣，自動獲取樣品的坐標并測量。因此，操作者不再需要指定坐標，這很大程度地降低了操作者的主觀性對測量的影響。自動邊緣檢測的另外一個特色是具有定時功能，實現了到規定的時間后自動獲取坐標。定時功能和腳踏開關功能，使操作者能夠在手不需要離開載物臺手柄的情況下專心測量。

圓形內的自動邊緣檢測

多點自動邊緣檢測

異常點消除

邊緣檢測過程中，可以自動將金屬毛刺等異常點排除在外。這樣，不管樣品的狀態如何，都會得出一致的測量值計算結果。此外，也可以將被排除的異常點以不同的顏色顯示在屏幕上。

帶有異常點的樣品

異常點消除

照明控制

顯微鏡照明的光強也可以通過軟件精確地控制。當注冊重復執行測量的教學列表時，也可以保存光強的設置，這樣在重復執行測量或自動邊緣檢測過程中，實現了在相同的照明條件下實施測量。

自動倍率識別（可選配，僅適用于編碼物鏡轉盤的配置）

通過使用編碼物鏡轉盤，在切換物鏡時，可以自動調用先前設定好的校準值。這樣可以始終在顯示器上顯示合適的刻度測量支持軟件。

先進的采集功能

可選功能：多圖拼接（MIA）功能

拼接多個圖像可以獲得一個具有高倍率的廣域圖像。因?yàn)閳D像是根據坐標數據拼接而成，因此系統能夠產生高可靠度的圖像。

可選功能：景深擴展（EFI）功能

對于具有不均勻、復雜表面形狀的品，EFI功能能非常有效地獲取在整個高度范圍內都有良好聚焦的圖像。使用EFI功能時，移動Z軸獲得多張不同焦點位置的圖像，再進行圖像處理，最后合成為一張全面對焦的圖像。如果使用電動Z軸模塊可以實現一鍵自動圖像合成。
