3671系列矢量網絡分析儀產品包括3671C（100kHz/10MHz～14GHz）、3671D（100kHz/10MHz～20GHz）、3671E（100kHz/10MHz～26.5GHz）。3671系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA、HDMI等多種標準接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。3671系列矢量網絡分析儀保留了高端矢量網絡分析儀的特征，包括性能指標、儀器外觀、顯示效果、軟件界面等方面，同時控制儀器的體積、重量、風噪等，為您營造良好的使用體驗。該產品可廣泛應用于雷達、通信、導航等領域，是國防軍工和高校科研、批產過程中必不可少的測試設備。

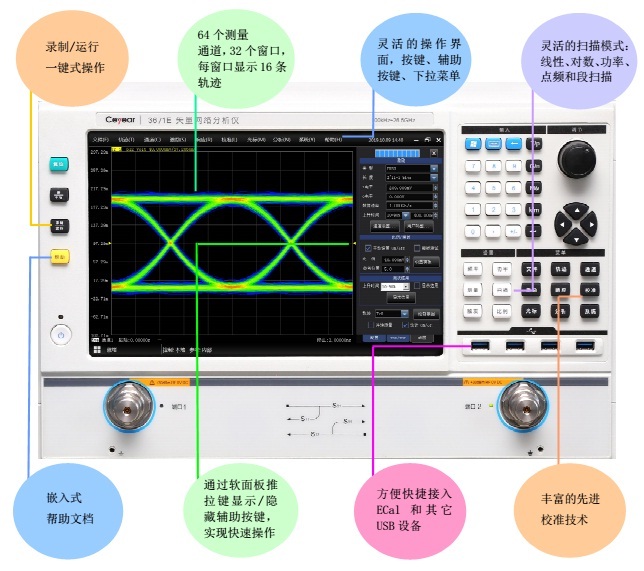

功能特點
更寬的頻率覆蓋，起始頻率低至100kHz
更多可選中頻帶寬，最大中頻帶寬高達30MHz
先進的校準技術，生動的向導校準，校準類型靈活，兼容多種校準件
具有對數/線性幅度、駐波比、群時延、Smith圓圖、極坐標等多種顯示格式
中/英文操作界面，12.1英寸1280*800高分辨率多點觸控顯示屏
錄制/運行，一鍵式操作簡化測量設置步驟，提高工作效率
高級時域選件增加TDR阻抗測量、眼圖分析功能，直觀易用
人性化用戶界面簡潔直觀，便于操作，提高測試效率
頻率特性 | |||
頻率范圍 | 100kHz/10MHz～14/20/26.5GHz | ||
頻率分辨率 | 0.1Hz | ||
頻率準確度 | ±1×10-7（23℃±3℃） | ||
端口輸出特性 | |||
最大輸出功率 | 兩端口機型 | 兩端口機型 （高功率） | 四端口機型 |
+5dBm （100kHz～10MHz） +15dBm （10MHz～4GHz） +15dBm （4GHz～10GHz） +10dBm （10GHz～14GHz） +9dBm （14GHz～20GHz） +6dBm （20GHz～24GHz） 0dBm （24GHz～26.5GHz） | +15dBm （10MHz～100MHz） +16dBm （100MHz～4GHz） +16dBm （4GHz～10GHz） +12dBm （10GHz～14GHz） +10dBm （14GHz～20GHz） +10dBm （20GHz～24GHz） +5dBm （24GHz～26.5GHz） | +3dBm （100kHz～10MHz） +13dBm （10MHz～4GHz） +10dBm （4GHz～10GHz） +4dBm （10GHz～14GHz） +3dBm （14GHz～20GHz） -2dBm （20GHz～24GHz） -6dBm （24GHz～26.5GHz） | |
功率掃描范圍 | 40dB（100kHz～10MHz） 45dB（10MHz～20GHz） 40dB（20GHz～26.5GHz） | 50dB（10MHz～100MHz） 50dB（100MHz～20GHz） 40dB（20GHz～26.5GHz） | 40dB（100kHz～10MHz） 38dB（10MHz～20GHz） 34dB（20GHz～26.5GHz） |
網絡參數特性 | |||
系統動態范圍 （10Hz中頻帶寬） | 兩端口機型 | 兩端口機型 （高功率） | 四端口機型 |
102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 133dB （4GHz～10GHz） 125dB （10GHz～14GHz） 124dB （14GHz～20GHz） 120dB （20GHz～24GHz） 115dB （24GHz～26.5GHz） | 94dB （10MHz～1GHz） 132dB （1GHz～4GHz） 135dB （4GHz～10GHz） 130dB （10GHz～14GHz） 128dB （14GHz～20GHz） 125dB （20GHz～24GHz） 120dB （24GHz～26.5GHz） | 102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 130dB （4GHz～10GHz） 120dB （10GHz～14GHz） 119dB （14GHz～20GHz） 115dB （20GHz～24GHz） 110dB （24GHz～26.5GHz） | |
有效方向性 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | ||
有效源匹配 | 40dB（100kHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～26.5GHz） | ||
有效負載匹配 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | ||
反射跟蹤 （1kHz中頻帶寬） | ±0.04dB（100kHz～100MHz） ±0.05dB（100MHz～20GHz） ±0.05dB（20GHz～26.5GHz） | ||
傳輸跟蹤 （1kHz中頻帶寬） | ±0.10dB（100kHz～100MHz） ±0.08dB（100MHz～20GHz） ±0.10dB（20GHz～26.5GHz） | ||
其他 | |||
幅度跡線噪聲 （-5dBm，1kHz中頻帶寬） | 0.010 dB rms（100kHz～50MHz） 0.005 dB rms（50MHz～500MHz） 0.001 dB rms（500MHz～14GHz） 0.001 dB rms（14GHz～20GHz） 0.002 dB rms（20GHz～26.5GHz） | ||
相位跡線噪聲 （-5dBm，1kHz中頻帶寬） | 0.100 deg rms（100kHz～50MHz） 0.040 deg rms（50MHz～500MHz） 0.030 deg rms（500MHz～14GHz） 0.040 deg rms（14GHz～20GHz） 0.040 deg rms（20GHz～26.5GHz） | ||
中頻帶寬 | 1Hz～30MHz | ||
幅度顯示分辨率 | 0.001dB/div | ||
相位顯示分辨率 | 0.01°/div | ||
參考電平幅度 設置要求值 | -500～+500dB | ||
參考電平相位 設置要求值 | -500～+500° | ||
掃描時間 | 43ms（全頻段掃描，201點，600kHz中頻帶寬，校準關） | ||
最大掃描點數 | 200001點 | ||
一般特性 | |||
端口接頭形式 | 3.5mm（陽頭） | ||
系統阻抗 | 50歐姆 | ||
測量端口數 | 2/4端口 | ||
外設接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | ||
操作系統 | Windows 7 | ||
顯示方式 | 12.1英寸16:10顯示屏（配備電容式觸控功能） | ||
外形尺寸 | 寬′高′深≈426mm×266mm×400mm（不含底腳、把手） 寬′高′深≈516mm×280mm×490mm（含把手、底腳和后腳） | ||
最大功耗 | 300W | ||
電源輸入形式 | 50Hz單相220V或者50Hz/60Hz單相110V交流電 | ||
最大重量 | 25kg | ||
