一、EXTECH MA3110 簡單介紹 ：

MA3110 是專業的 CAT III 1000 V 儀表，可測量 3000 A 以下交流電真有效值。MA3110 還可測量直流和交流電壓、電阻、電容、二極管和導通性（蜂鳴器）。該儀表在交付前均經過全面測試及校準，只要妥善使用，您便可常年享受其可靠服務。

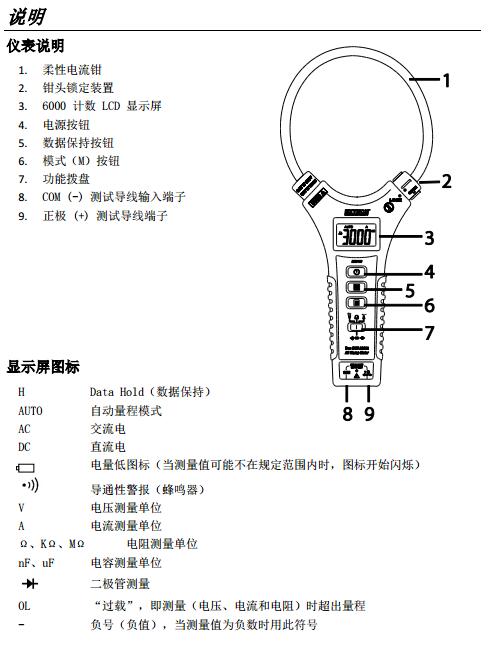

二、EXTECH MA3110 儀表圖示 ：

三、EXTECH MA3110 規格特征 ：

? 600 A 和 3000 A 交流真有效值電流量程
? 交流（真有效值）和直流電壓測量
? 自動量程
? 符合 IEC61010-1 第 3 版 (2010) CAT III 1000 V 安全要求。
? 電阻、電容、二極管和導通性蜂鳴器。
? 數據保持功能可凍結顯示的讀數
? 6000 計數的大型背光 LCD 顯示屏
? 柔性鉗頭帶有鎖定裝置，便于使用
? 可測量狹窄空間內外徑在 8mm（0.3”）以上的導線
? 線圈長度 300 mm (11.8'')
? 閑置 15 分鐘后儀表自動關機
? 大部分量程均具備過載保護功能
? 全部組件安裝于一個堅固、輕質的 ABS 塑料外殼內，使用壽命長、經久耐用。

四、EXTECH MA3110 操作說明 ：

測量前的預防措施和準備工作
? 確保電池連接到正確的極性，并正確地置于電池倉（后部）內。
? 將紅色和黑色測試導線置于正確的輸入端子中，然后再開始測量。
? 在改變量程時，從待測電路上拆下測試導線。
? 施加到儀表輸入端子上的電壓和電流不應超過最大額定值。
? 在長時間存放儀表之前取下電池
? 僅使用符合 CAT III 1000 V 標準或更佳的測試導線進行更換。
? 該儀表具有自動關機 (APO) 功能，在該功能啟用的情況下，儀表在 15 分鐘內無任何操作將自動關機。
按下任意按鈕即可激活儀表。要禁用自動關機功能，在開啟儀表時按下并按住 M（模式）按鈕。
直流和交流電壓測量
警告:對于過壓類別 CAT IV 600 V 的設備，應使用測試導線探頭罩。切勿測量超過1000V 的電壓值。
小心：當將測試導線與電路或待測裝置相連接時，應先連接黑色導線，然后再連接
紅色導線；當斷開測試導線時，應先斷開紅色導線，然后再斷開黑色導線。
1. 將黑色測試導線接入 COM 端子。
2. 將紅色測試導線接入“V”端子。
3. 使用電源按鈕 打開儀表。
4. 將功能撥盤撥至“V”位置。
5. 顯示屏將顯示“AUTO”（自動）圖標（自動量程模式）。
6. 按下 M（模式）按鈕選擇 AC 或 DC 電壓。
7. 按壓待測電路的測試導線，然后讀取顯示屏上的電壓。
8. 在自動量程模式下，儀表會自動選擇最佳量程。交流電壓測量值為真有效值讀數。
