產品描述

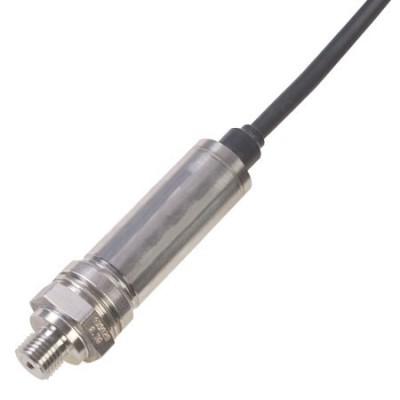

PXM409系列采用微加工壓阻硅元件 提供高精度，而且其全不銹鋼接液部 件可實現產品的耐用性和優異的化學 相容性。PXM409系列在補償范圍內 的高精度及非常高的熱補償（通常為 0.7%）性能使其非常適合于要求帶有 極低熱漂移的堅固耐用高精度傳感器 的科學或工業應用使用。該產品可用 于測試臺、實驗室測驗、引擎測試、 地面試驗站及其他要求配備耐用的精 密傳感器的工業應用。其標準精度為 0.08%的高工業級精度。其模塊化結 構可實現大多數型號的快速交付（一 般最多只需2周） 。提供的型號包括 表壓（相對壓力）、復合壓力、絕對 壓力、真空（負壓）及氣壓量程。


規格:
精度： 標配為滿量程的±0.08%，BSL、綜合線性度、滯后性及重復性（復合壓力量程僅可正向校準）
工作溫度：
    mV/V輸出： -45 ~ 121°C (-49 ~ 250°F)
    放大輸出： -45 ~ 115°C (-49 ~ 239°F)
補償溫度范圍：
    25 ~ 350 mb： -18 ~ 85°C(0 ~ 185°F)
    1 ~ 350 bar： -29 ~ 85°C(-20 ~ 185°F)
熱精度： 補償溫度范圍內的跨距漂移%
    25 ~ 350 mb:
        零點： 最大±1.0%
        跨距： 最大±1.0%
    1 ~ 350 bar:
        零點： 最大±0.50%
        跨距： 最大±0.50%
遵循ROHS規定
外殼和終端之間的最小隔離： 100 M? @ 50 Vdc
壓力循環： 至少 100 萬次
長期穩定性（1 年）： 通常為滿量程的±0.1%
沖擊： 50 g，11 ms半正弦波沖擊，縱軸及橫軸
振動： 5-2000-5 Hz，30分鐘的周期，曲線L，軍用標準Mil-Spec 810 圖514-2-2，縱軸及橫軸
帶寬： DC ~ 1 kHz（常規）
響應時間： <1 ms
遵循CE的規定： 工業級
輻射： IEC550022 B類
靜電放電抗擾度： IEC1000-4-2
電磁場抗擾度： IEC61000-4-3
EFT抗擾度： IEC61000-4-4
浪涌抗擾度： IEC61000-4-5
傳導射頻： IEC610000-4-6
工頻磁場： IEC61000-4-8
環境保護：
    PXM409： IP67
    PXM419： 表壓為IP65級，絕對壓力為IP67級
    PXM459： 表壓為IP65級，絕對壓力為IP67級
耐受表壓／真空／復合壓力：
    25 mb： 10倍量程
    70 mb： 6倍量程
    170 mb ~ 100 bar： 4倍量程
    175 ~ 350 bar： 最大為500 bar
耐受絕對壓力：
    350 mb ~ 100 bar： 4 倍量程
    175 ~ 350 bar： 最大為500 bar
二層安全殼；
表壓／真空／復合壓力：
    25 ~ 350 mb： 可達70 bar
    1 ~ 70 bar： 可達200 bar
    100 ~ 350 bar： 可達700 bar
絕對壓力／氣壓：
    350 mb： 可達70 bar
    1 ~ 70 bar（包括氣壓量程） 可達200 bar
    100 ~ 350 bar： 可達700 bar
接液部件： 316L不銹鋼
電氣終端
    PXM409： 2 m (6.6') 電纜
    PXM419： 帶對接連接器的微型DIN
    PXM459： M12 4針
壓力端口： G?標配
重量： 115 ~ 200 g，取決于配置

電氣輸出：
mV/V輸出：
    輸出： 10 mV/V，比率式
電源電壓： 5 ~ 10 Vdc(5 mA @ 10 Vdc)
零點平衡：
    量程 >170 mb： 通常為±0.5%（最大值為 1%）
    量程 ≤ 170 mb： 通常為±1%（最大值為 2%）
跨距設置：
    量程 >170 mb： 通常為±0.5%（最大值為 1%）
    量程 ≤ 170 mb： 通常為±1%（最大值為 2%）
輸入／輸出電阻： 5000 ? ±20%

電壓輸出：
    輸出： 0 ~ 10 Vdc
電源電壓： 15 ~ 30 Vdc @ 10 mA（±10 Vdc或復合壓力）
零點平衡：
    量程>170 mb： 通常為±0.5%（最大值為1%）
    量程≤ 170 mb： 通常為±1%（最大值為2%）
跨距設置：
    量程>170 mb： 通常為±0.5%（最大值為1%）
    量程≤ 170 mb： 通常為±1%（最大值為2%）

電流輸出：
    輸出： 4 ~ 20 mA（復合壓力為0時為12 mA）
電源電壓： 9 ~ 30 Vdc（溫度高于105°C時為9 ~ 20 Vdc），最大環路電阻 = (Vs-9) x 50 O
零點平衡：
    量程>170 mb： 通常為±0.5%（最大值為1%）
    量程≤ 170 mb： 通常為±1%（最大值為2%）
跨距設置：
     量程>170 mb： 通常為±0.5%（最大值為1%）
    量程≤ 170 mb： 通常為±1%（最大值為2%）
