FLIR T560采用人體工學設計,分辨率高,能快速排查熱點、發現隱患并確認維修結果。這款640 × 480 (307,200像素) 紅外熱像儀配備明亮的4英寸液晶顯示屏和可180°旋轉的鏡頭平臺,因此即便在難以觸及區域,您都能輕松舒適地診斷電氣或機械問題。這款熱像儀內置先進的測量工具(如單觸式電平/跨度),采用激光輔助自動對焦技術,使您每次都能記錄精確的溫度測量值。添加FLIR Inspection Route熱像儀選項,您可以從FLIR Thermal Studio Pro(與FLIR Route Creator plugin)下載調查計劃并在您的熱像儀上運行。這些系統將幫助您按邏輯順序記錄溫度數據和圖像,快速進行故障排除和維修。
技術參數
概述
包裝尺寸
500 × 190 × 370 mm
保修
<hyper href="http://www.flir.com/warranty/">http://www.flir.com/warranty/</hyper>
尺寸(長×寬×高)
鏡頭水平方向:140 × 201.3 × 167.3 mm
激光對準
位置自動顯示在紅外圖像上
激光指示器
2級,0.05–40 m 測量距離的±1%
可編程按鈕
2
聲音
可通過內置麥克風(有揚聲器)或藍牙為靜態圖像或視頻添加60秒錄音注釋
外殼材料
TPE包膠PCABS,鎂合金
溫差計算
支持
顯示技術
IPS
顯示屏
4英寸</special>,帶具有自動旋轉功能的640 <special id="21">× 480像素液晶觸摸屏
延時拍攝[紅外]
10秒至24小時
顏色報警(等溫線)
以上,以下,區間,冷凝(水分/濕度/露點),隔熱
甄別
37°C時精度為0.5°C,帶參考
OTHER
Filter_Max frame Rate [Fill Window]
30 Hz
Touch Screen
光學結合PCAP
測量數據
保護玻璃材質
Dragontrail?
測量與分析
參考溫度
支持
測量功能報警
針對選定測量功能執行的聲音/可視報警(過高/過低)
測量校正
支持
測量預設
無測量,中心點,熱點,冷點用戶預設值1,用戶預設值2
點測溫和區域
實時模式下各3個
對象溫度范圍
-20°C至120°C ;0°C至650°C;300°C至1500°C
激光測距儀
支持;專用按鈕
精度
±2℃或讀數的2%
區域測量信息
支持
語言
21
自動熱點與冷點檢測
在區域內自動標記最大值/最小值
成像與光學
UltraMax(超級放大)功能
將像素提高至原來的4倍,在菜單中激活并在FLIR Tools中處理
波長范圍
7.5 - 14 μm
草圖注釋
從觸摸屏進行(僅支持對紅外圖像)
非輻射紅外或可見光視頻
以H.264格式存儲至記憶卡
非輻射紅外視頻流
H.264或MPEG-4通過WiFi傳輸 MJPEG通過UVC或WiFi傳輸
輻射紅外視頻流
通過UVC
輻射紅外視頻錄制
實時輻射視頻錄制(.csq)
高寬比
4:3
光圈數
1.5
畫中畫
尺寸可調,可移動
焦距
29 mm
鏡頭
14°
鏡頭識別
自動
可見光視頻流
支持
可見光視頻錄制
以H.264格式存儲至記憶卡
可見光圖像
支持
空間分辨率(IFOV)
0.4 mrad/像素
取景器
不支持
全球定位系統[GPS]
將位置數據從內置GPS自動添加至每張靜止圖像中和視頻的第一幀
熱靈敏度/NETD
30°C時<50 mK
熱像儀軟件升級
使用USB線或SD卡
色深
24
視場角
14°× 10°
視場角匹配
支持
視角
80°
視頻燈
內置LED燈
數碼相機
500萬像素,內置LED拍照/視頻燈
數碼相機焦距
固定
數碼相機鏡頭視場角(FOV)
53°× 41°
數字變焦
1-8倍連續變焦
探測器類型與像素間距
非制冷型微測輻射熱計,12 μm
調焦
連續,激光測距儀(LDM),單次LDM,單次對比,手動
調色板
鐵紅色、灰色、彩虹色、極光色、熔巖色、高對比彩虹色
圖庫
支持
圖像頻率
30 Hz
圖像調節
自動、自動選最大值、自動選最小值、手動
顏色
黑色
幀頻[全窗口]
30 Hz
自動旋轉
支持
最小焦距
1.0 m
最小焦距(帶MSX)
1.0 m
存儲介質
圖像格式
標準JPEG,包含測量數據
電源
充電時間(使用雙座充電器)
3.5小時充滿電量的90%,屏幕上顯示充電狀態
充電溫度
0°C至45°C
充電系統
直充(交流適配器或12V車載充電器)或雙座充電器
電池尺寸(長×寬×高)
59 × 66 × 94 mm
電池電壓
3.6 V
電池工作時間
25°C環境溫度以及一般用途時約4小時
電池類型
鋰離子電池,直充或座充
電池重量
195 g
電源管理
自動關機與睡眠模式
外接電源管理
90-260V交流適配器,50/60Hz或12V車載供電(帶有標準插頭的電纜,可選配)
環境參數
安全性
EN/UL/CSA/PSE 60950-1
存儲溫度范圍
-40°C至70°C
電磁兼容性(EMC)
ETSI EN 301 489-1(無線電),ETSI EN 301 489-17,EN 61000-6-2(抗干擾),EN 61000-6-3(抗輻射),FCC 47 CFR第15部分B類(抗輻射)
發射率校正
支持,0.01至1.0,或從輻射率表的材料清單中選擇
工作溫度范圍
-15°C至50°C
抗撞擊、抗振動和封裝
25 g / IEC 60068-2-27,2 g / IEC 60068-2-6 / IP 54;EN/UL/CSA/PSE 60950-1
三腳架安裝
UNC 1/4"-20
濕度(工作及存放)
IEC 60068-2-30/24小時,95%相對濕度,25–40°C/2次循環
無線電頻譜
ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2
連接與通信

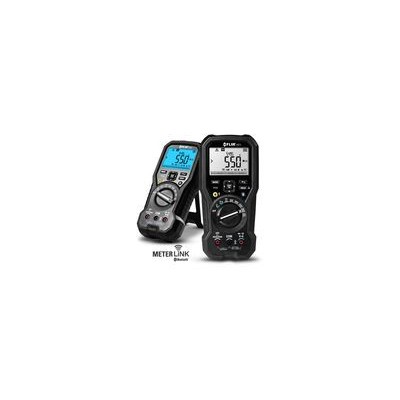

METERlink
無線連接(藍牙功能)至:帶有METERlink功能的FLIR儀表
METERlink-藍牙
通過耳機和外部傳感器通信
USB
USB-C型:數據傳輸/視頻/電源
USB-標準
USB 2.0高速接口
存儲介質
可拆卸SD卡
設置命令
本地化單位調整、語言、日期和時間格式
視頻輸出
由USB-C型連接顯示器端口
音頻
使用麥克風和揚聲器對圖像進行語音注釋
遠程控制
使用USB線或?Wi-Fi
