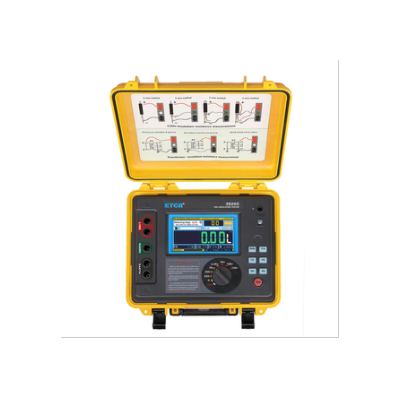

ETCR3500系列高壓絕緣電阻測試儀量程寬廣，分辨率高，操作便捷，堅固耐用，準確可靠、性能穩定，抗干擾能力強。儀表具有絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP）；濾波測試（10S、20S、30S、40S四種選擇）；電壓測試（V）；電容測試（uF）；電流測試（nA），電壓監視器，測試計時器等功能。儀器應用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等大型設備的絕緣電阻測試，能用于大容量高壓電氣設備、輸電線路絕緣電阻的測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
ETCR3500系列高壓絕緣電阻測試儀產品特點：
1. 絕緣電阻量程高達5TΩ（10KV），2TΩ（5KV）。
2. 輸出額定電壓zui多達7檔（250V，500V，1KV，2.5KV，5KV）。
3. zui大短路電流5mA。
4. 絕緣電阻測試（IR），極化指數測試（PI），吸收比測試（DAR）。
5. 斜坡測試模式（RAMP），濾波測試模式（FR）。
6. 電壓監視器功能，自動監測被測物帶電電壓。
7. 測試計時器功能，自動記錄測試時間。
8. 自動放電功能，測試后自動釋放被測物的充電電荷。
9. 自動關機功能。
10. 大尺寸觸摸彩屏。
11. 雙層外殼結構，堅固耐用，防護等級IP65。
12. 大容量充電鋰電池組。
13. 存儲功能，可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組。
14. 上傳功能。備有USB接口，記錄數據可通過USB通訊線上傳電腦進行數據統計分析。
二.型號類別
產品型號 | 額定電壓 | 絕緣電阻量程 | 短路電流 |
ETCR3500 | 250V，500V，1KV，2.5KV，5KV | 0.5MΩ~2TΩ | >5mA |
ETCR3500B | 250V，500V，1KV，2.5KV，5KV，10KV | 0.5MΩ~5TΩ | >5mA |
三.絕緣電阻量程及精度
額定電壓 | 絕緣電阻測量范圍 | 測量精度 | 備注 |
250V | 0.5MΩ～10GΩ | ±5% | |
10GΩ～50GΩ | ±10% | ||
50GΩ～100GΩ | ±20% | ||
500V | 1MΩ～20GΩ | ±5% | |
20GΩ～100GΩ | ±10% | ||
100GΩ～200GΩ | ±20% | ||
1KV | 1MΩ～50GΩ | ±5% | |
50GΩ～200GΩ | ±10% | ||
200GΩ～500Ω | ±20% | ||
2.5KV | 1MΩ～100GΩ | ±5% | |
100GΩ～500GΩ | ±10% | ||
500GΩ～1TΩ | ±20% | ||
5KV | 1MΩ～200GΩ | ±5% | |
200GΩ～1TΩ | ±10% | ||
1TΩ～2TΩ | ±20% | ||
10KV | 1MΩ～500GΩ | ±5% | |
500GΩ～2TΩ | ±10% | ||
2TΩ～5TΩ | ±20% | ||
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
四.技術規格
功 能 | 絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；濾波器功能（4種時間選擇10S、20S、30S、40S）。電壓測試（V）；電容測試（uF）；電流測試（nA）。 |
電 源 | 可充電鋰電池5.2Ah |
額定電壓 | ETCR3500：250V，500V，1KV，2.5KV，5KV ETCR3500B：250V，500V，1KV，2.5KV，5KV，10KV |
輸出電壓精度 | （5%～10%）±10V |
絕緣電阻 測試范圍 | ETCR3500：0.5MΩ～2TΩ ETCR3500B：0.5MΩ～5TΩ |
輸出短路電流 | >5mA |
極化指數測試 | 有 |
吸收比測試 | 有 |
斜坡測試模式 | 以預設電壓的10%為步進量測試,直至預設電壓 |
濾波測試模式 | 10S、20S、30S、40S四種選擇 |
電壓測試 | 范圍：AC/DC:0V～1000V；精度±10%rdg±5dgt |
電流測試 | 范圍：0.01nA～8mA；精度±5%rdg±5dgt |
電壓監視器 | 監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 |
測試計時器 | 自動記錄測試時間，計時范圍：0s～9999s |
存儲功能 | 自動存儲帶有日期時間的測試數據，共1000組 |
上傳功能 | 通過USB通訊線，把存儲的測試數據上傳到電腦。 |
電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 |
自動關機功能 | 開機15分鐘后自動關機 |
儀表尺寸 | 280mm×260mm×160mm |
儀表質量 | 4400g (含電池) |
測試線 | 紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個）， 綠色測試線1個， 黑色測試線1個 |
保護等級 | 合上蓋子IP65， 打開蓋子IP40 |
抗干擾能力 | 3mA AC 50Hz |
工作環境 | -20℃～50℃；80%rh |
存儲環境 | -25℃～65℃；80%rh |
絕緣電阻 | 50MΩ（1000v）（測試線路與外殼間） |
耐 壓 | AC 3Kv 50Hz 1min（測試線路與外殼間） |
適合安規 | IEC61010-1，IEC61326-1 |
