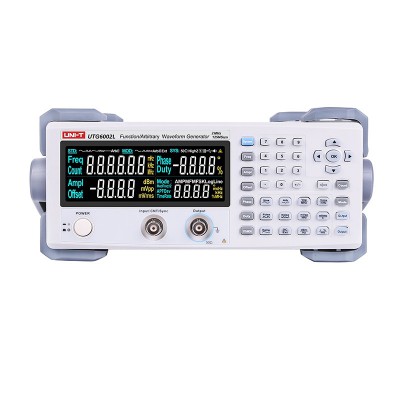

指標類型

指標參數

通道數

單通道

單通道

通道帶寬

2MHz

5MHz

采樣率

125MSa/s

125MSa/s

垂直分辨率

14bits

14bits

波形

正弦波、方波、脈沖波、斜波、噪聲、直流、任意波(內置20組)

掃描方式

對數、線性

輸出特性

輸出阻抗

50Ω/高阻

幅度范圍

1mVpp～11.5Vpp （50Ω）

2mVpp～23Vpp （高阻）

精度（1kHz正弦波）

幅度設置值的3%±2mV

直流偏移范圍

 -5Vpp～5Vpp(50Ω)（AC+DC）

 -10Vpp～10Vpp(高阻)(AC+DC)

偏移精度

偏置設置值的±3% ± 幅度設置值的1.5%±2mV

幅度分辨率

1mV

幅度平坦度

＜100kHz        0.1dB

100kHz～5MHz   0.3dB

正弦波

頻率范圍

1μHz～2MHz

1μHz～5MHz

分辨率

1μHz

諧波失真（典型值）

測試條件：輸出功率0dBm

DC～20kHz     -55dBc

20kHz～1MHz   -50dBc

1MHz～5MHz    -40dBc

總諧波失真（典型值）

DC～20kHz，1Vpp＜0.2%

方波/脈沖波

頻率范圍

1μHz～2MHz

1μHz～5MHz

頻率范圍分辨率

1 μHz

上升/下降時間

＜50ns （典型值，1kHz，1Vpp）

過沖（典型值）

＜2% （50Ω）

占空比

0.01%～99.99%

最小脈寬

≥80ns

抖動（典型值）

1ns+周期的100ppm

三角波/斜波

頻率范圍

1μHz～200kHz

頻率范圍分辨率

1 μHz

非線性度

3%±2 mV（典型值，1kHz，1Vpp，對稱性50%）

斜波對稱性

0.0%-100.0%

最小邊沿時間

≤35ns

任意波

頻率范圍

1μHz至 1 MHz

1μHz至 1 MHz

類型

Up_tri，log，AbsSine，AmpALT，AttALT，EEG_A，Cardiac，GaussianMonopulse，GaussPulse，LogNormal，Lorentz，Sinc，SineVer，StairUD，Trapezia
Pulseilogram，VOICE，StepResp，TV，Radar，共20組。

掃頻

載波

正弦、方波、斜波

類型

線性、對數

掃頻時間

1ms～500s±0.1%

觸發源

內部、外部

AM調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

正弦、方波、噪聲、任意波

調制頻率

2mHz～50kHz

調制深度

0%～120%

FM調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

正弦、方波、噪聲、任意波

調制頻率

2mHz～50kHz

頻偏

1MHz(最大)

 2.5MHz(最大)

頻率計

輸入電平

TTL兼容

輸入頻率

100mHz～100MHz

頻率分辨率

6位/秒

耦合方式

直流

選配功率輸出

4W功率輸出

無

后面板連接器

接口

標配

USB Device

顯示

顯示類型

EBTN LCD

電源

電源電壓

110V~240VACrms，50Hz/60Hz

機械規格

機身顏色

象白灰+灰色

尺寸(W×H×D)

265mm×110mm×320mm

機身重量

3.1 Kg
