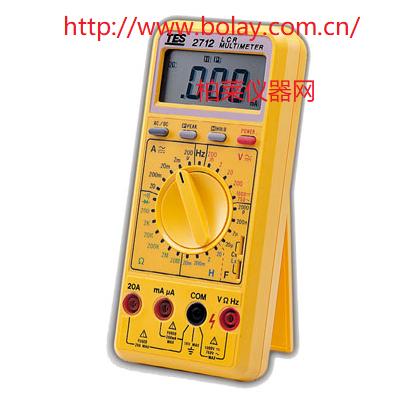

泰仕TES-2712數位電表|TES2712數位
泰仕TES-3102振動計|TES3102振動計
TES-1358C噪音計 TES1358C噪音計
泰仕TES-PROVA-1200大電流迷你鉤表
泰仕TES-1335數位式照度計|TES1335
泰仕TES-1315K.J.E.T.R.S.N溫度記錄
泰仕TES-132太陽能功率記錄器|TES13
泰仕TES-1358E噪音計|TES1358E噪音
AFLEX-3005撓性交流電力及諧波分析鉤表
產品特點Product Features
AC (交流) 電流測量至 3000A (真均方根值): 準確度為讀值的0.1％範圍內
AC (交流) 電壓測量至 600V (真均方根值): 準確度為讀值的0.5％範圍內
AC (交流) 功率測量至 9999KW: 準確度為讀值的1％範圍內
單相及平衡三相系統的電力品質分析
測量平衡三相電力以及平衡三相電力相序
有效功率 (W, KW, HP), 無效功率 (VAR, KVAR) 及視在功率 (VA, KVA) 量測
功率因素 (PF), 相位角 (Φ) 及電能 (WH、KWH) 量測
電流電壓諧波分析可高達50次: 準確度為讀值的2％範圍內
諧波總量百分比 (%THD-F) 及波形因素 (CF) 分析
交流電壓或電流的頻率量測: 45 ~ 65 Hz
快速峰值取樣功能 (39μs對50 Hz；33μs對60Hz)
可經由USB介面配合PC使用
可設定CT比 (1~250)
最大值 / 最小值 / 資料鎖定功能
電源自動關閉功能 (30分鐘)
記憶體容量: 8000筆記錄
電器規格: (23℃±5℃)
有效功率 (AC Watt):
範圍 (5~3000A) | 解析度 | 讀值誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
10.0 – 999.9 W | 0.1W | ±1% of range | ±2% of range |
1.000 – 9.999 KW | 0.001 KW | ±1% of range | ±2% of range |
10.00 – 99.99 KW | 0.01 KW | ±1% of range | ±2% of range |
100.0 – 999.9 KW | 0.1 KW | ±1% of range | ±2% of range |
1000 – 9999 KW | 1 KW | ±1% of range | ±2% of range |
視在功率 (AC Apparent Power, VA):
範圍 (5~3000A) | 解析度 | 讀值誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
10.0 – 999.9 VA | 0.1VA | ±1% of range | ±2% of range |
1.000 – 9.999 KVA | 0.001 KVA | ±1% of range | ±2% of range |
10.00 – 99.99 KVA | 0.01 KVA | ±1% of range | ±2% of range |
100.0 – 999.9 KVA | 0.1 KVA | ±1% of range | ±2% of range |
1000 – 9999 KVA | 1 KVA | ±1% of range | ±2% of range |
無效功率 (AC Reactive Power, VAR):
範圍 (5~3000A) | 解析度 | 讀值誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
10.0 – 999.9 VAR | 0.1VAR | ±1% of range | ±2% of range |
1.000 – 9.999 KVAR | 0.001 KVAR | ±1% of range | ±2% of range |
10.00 – 99.99 KVAR | 0.01 KVAR | ±1% of range | ±2% of range |
100.0 – 999.9 KVAR | 0.1 KVAR | ±1% of range | ±2% of range |
1000 – 9999 KVAR | 1 KVAR | ±1% of range | ±2% of range |
功率因素 (PF)
範圍 | 解析度 | 誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
0.000 – 1.000 | 0.001 | ± 0.04 | ±0.1 |
交流電流
範圍 | 解析度 | 讀值誤差 |
5.0 – 300.0A | 0.1A | ±1% of range |
300.0 – 999.9A | 0.1A | ±1% of range |
1000 – 3000 A | 1 A | ±1% of range |
交流電壓 (過載保護AC 800V)
範圍 | 解析度 | 讀值誤差 |
4.0 V – 600.0 V | 0.1 V | ±0.5% ± 5dgts |
交流電壓諧波百分比
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% |
21 – 50th | 0.1% | 4% of reading ± 20dgts |
交流電壓諧波強度
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1V | ±2% ± 0.5V |
21 – 50th | 0.1V | 4% of reading ±0.5V |
交流電流諧波百分比
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% |
21 – 50th | 0.1% | 4% of reading ± 20dgts |
交流電流諧波強度 (電流真均方根值<300A時，能有正確的1~50次電流諧波強度量測)
範圍 (5-300A) | 解析度 | 誤差 |
1 – 20th | 0.1A | ±2% of range ±0.4A |
21 – 50th | 0.1A | ±4% of range ±0.4A |
交流電流諧波強度 (AC3000A>真均方根值>300A時，能有正確的1~50次電流諧波強度量測)
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1A | ±2% of range ±40A |
21 – 50th | 0.1A | ±4% of range ±40A |
相位角 (Φ, V > 20V, A > 30A)
範圍 | 解析度 | 誤差 |
-180° to 180° | 0.1° | ± 1° |
0° to 360° | 0.1° | ± 1° |
總諧波失真 (THD-F)
範圍 | 解析度 | 誤差 |
0.0 – 20% | 0.1% | ± 2% |
20 – 100% | 0.1% | ± 6% of reading ± 1% |
100 – 999.9 % | 0.1% | ± 10% of reading ± 1% |
交流電壓峰值 (均方根值>10V) 或 交流電流峰值 (均方根值>30A)
範圍 | 取樣時間 | 讀值誤差 |
50 Hz | 39 μs | ± 5% ± 30 digits |
60 Hz | 33 μs | ± 5% ± 30 digits |
交流電壓波形因素 (C.F.) (均方根值> 10V) 或 交流電流波形因素 (均方根值> 30A)
| 範圍 | 解析度 | 讀值誤差 |
| 1.00 – 99.99 | 0.01 | ± 5% ± 30 digits |
交流電壓頻率 (均方根值 > 10V) 或 交流電流頻率 (均方根值 > 30A )
範圍 | 解析度 | 誤差 |
46 – 65 | 0.1 | ± 0.2Hz |
一般規格:
撓性線長度: | 610mm (24”) |
最小彎曲直徑: | 35mm |
探測環連接頭直徑: | 23mm |
連接頭纜線直徑: | 14mm |
撓性纜線線長: | 1700mm |
輸出纜線線長: | 1700mm |
儀器尺寸: | 130mm(長) x 80mm(寬)x 43mm(高) 5.1”(長) x 3.1”(寬) x 1.7”(高) |
電池: | 3號AA 1.5V x 2 |
電池壽命: | 200小時 (@ 2000mAH.) |
顯示: | 4+4 位LCD顯示 |
範圍 (檔位) 選擇: | 自動 |
過載警示: | OL |
消耗電流: | 約10mA |
低電池顯示: |
|
自動關機: | 30分鐘 |
LCD更新時間: | 每秒2次 |
取樣率: | 512 (電壓或電流); 256 (瓦特) |
記憶體容量: | 8000 筆記錄 |
取樣時間: | 0~600 秒 |
資料記錄期間: | 8000 x 取樣時間 (0~600秒) |
工作溫度: | 5°C ~ 50°C |
工作溼度: | 15% ~ 85%相對濕度 |
量測高度: | 最高至2000M |
儲存溫度: | -20°C ~ 60°C |
儲存溼度: | 15% ~ 85%相對濕度 |
重量: | 430g (含電池) |
附件: | 測試棒 說明書 x 1 1.5V電池 x 2 攜帶箱 x 1 軟體光碟 x 1 軟體說明書 x 1 |
