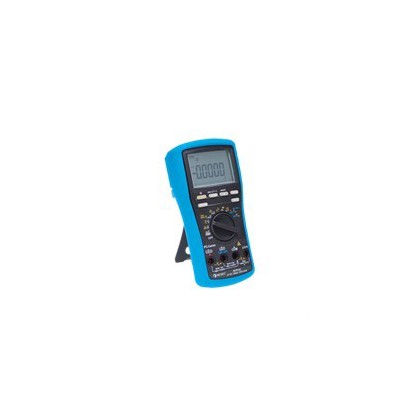

美翠 MD9050真有效值重載工業數字萬
美翠 MI3121 高級多功能低壓兆歐表
美翠 MD106|MD116帶光聲、振動的驗
美翠 MI3310便攜式安規綜合測試儀
美翠 MD9225工業有效值ACDC電流鉗表
美翠 MI3252 電池供電的微歐計
美翠 MI3088 光伏系統演示板

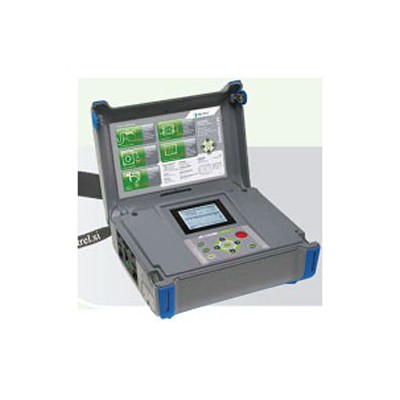

美翠 MI3201 5KV 高壓數字兆歐表

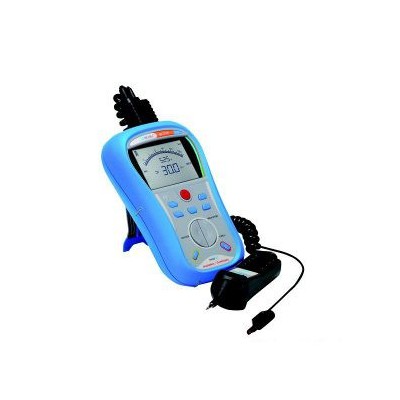

美翠 MI2123低壓兆歐表及電位連接測
美翠 MI3125|5B多功能電氣綜合測試
產品技術參數
MI3152H/MI3152多功能電氣綜合測試儀
MI3152H/MI3152是根據IEC/EN61557標準進行電氣安全測試的多功能測試儀器，在TN、TT、IT接地系統中支持自動順序測試：電壓在線監測、相序測試、接地電阻測試、照度測試、真有效值電流測試、漏電開關測試、線路/回路阻抗測試、ISFL/IMD測試等。MI3152H的測試電壓可達到2500V，并可對絕緣電阻測試進行分析，計算極化指數PI、吸收比DAR、放電率DD。
測量功能：
– 50V-2500V直流電壓絕緣電阻測試，計算極化指數PI和吸收比DAR(MI3152H有此功能)
– 50V-1000V直流電壓絕緣電阻測試(MI3152有此功能)
– 200mA電流測試PE導體連續性，帶極性轉換
– 7mA電流測試PE導體連續性（連續測量）不會使RCD脫扣
– 線路阻抗
– 環路阻抗
– 環路阻抗帶脫扣鎖定RCD功能
– TRMS真有效值電壓和頻率測量
– 相序
– 功率和諧波測試
– RCD測試（通用型和延遲時，類型：AC，A，F）
– 接地電阻（3線法，雙鉗法）
– 土壤電阻率（加選功能）
– TRMS真有效值泄漏電流和負載電流（可選）
– 第一次故障泄漏電流（ISFL）
– 絕緣監視設備（IMDs）的測試
– 照度測量（加選）
– 高分辨率環路阻抗（mΩ）（可選）
關鍵特點：
– 自定義最小順序測試
– Auto TT （U,Zln,Zs,Uc）
– Auto TN/RCD (U,Zln,Zs,Rpe）
– Auto TN(U,Zln,Zlpe,Rpe)
– Auto IT(U,Zln,Isc,Isfl,IMD)
– 內置幫助屏幕
– 內置保險絲表可自動評價線路/環路阻抗測試結果
– 實時監測三相電壓
– 連續性測試極性自動轉換
– 自動完成RCD測試
– 充電器、充電電池為標準配置
– 通過藍牙和PC機、安桌桌面、智能手機通訊
– ES Manager軟件上傳或下傳測試數據并建立測試報告。
– Eurolink安桌APP數據管理工具（可選）
標準：
– 功能：EN61557；IEC/EN/HD60364-4-41；IEC/EN61008；IEC/EN61009；BS7671；AS/NZ3017；DIN5032
– EMC：IEC/EN61326-1
– 安全：IEC/EN61010-1；IEC/EN61010-031；IEC/EN61010-2-030；IEC/EN61010-2-032
技術參數：
功能 | 測量范圍 | 分辨率 | 精度 |
7mA電流測試PE導體連續性（連續測量） | 0.0Ω-19.9Ω 20Ω-1999Ω | 0.01Ω 1Ω | ±(讀數的5%+3位) ±(讀數的5%+3位) |
200mA電流測試PE導體連續性,帶極性轉換（EN 61557-4） | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(讀數的3%+3位) ±讀數的5% ±讀數的5% |
絕緣電阻（EN 61557-2） U=50,100,250VDC
| 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-199.9MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(讀數的5%+5位) ±讀數的10% ±讀數的20% |
絕緣電阻（EN 61557-2） U=500,1kVDC
| 0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ | 0.01 MΩ 0.1 MΩ 1 MΩ | ±(讀數的5%+3位) ±讀數的5% ±讀數的10% |
絕緣電阻（EN 61557-2） 2500V (MI3152H有此功能) | 0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ 1.00 GΩ-19.99GΩ | 0.01 MΩ 0.1 MΩ 1 MΩ 0.01GΩ | ±(讀數的5%+3位) ±讀數的3% ±讀數的10% ±讀數的10% |
絕緣電阻分析 計算 極化指數PI 吸收比DAR 放電率DD 測試電壓：500V/1000V/ 2500V有效 (MI3152H有此功能) | 0.01MΩ-9.99MΩ 10.0MΩ-100MΩ | 0.01 MΩ 0.1 MΩ | ±(讀數的5%+2位) ±讀數的5% |
RCD測試（EN61557-6） | IΔn：10mA, 30mA, 100mA, 300mA, 500mA, 1A | ||
–接觸電壓Uc | 0.0V – 19.9V 20.0V – 99.9V | 0.1V 0.1V | 讀數的(-0% / +15%) +10位 讀數的(-0% / +15%) |
–脫扣時間(t) | 0.0ms – 40.0ms 0.0ms – max. time | 0.1ms 0.1ms | ±1ms ±3ms |
–脫扣電流 | 0.2×IΔn –1.1×IΔn(AC型) 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn – 2.2×IΔn(A型, IΔn<30mA) 0.2×IΔn – 2.2×IΔn(B型) | 0.05×IΔn
0.05×IΔn
0.05×IΔn
0.05×IΔn | ±0.1×IΔn
±0.1×IΔn
±0.1×IΔn
±0.1×IΔn |
線路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.99Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10% |
環路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(讀數的5%+5位) ±(讀數的5%+5位) ±讀數的10% ±讀數的10% |
電壓 | 0V – 550V | 1V | ±(讀數的2%+2位) |
頻率 | 0.00Hz – 9.99Hz 10.0Hz – 499.9Hz | 0.01Hz 0.1Hz | ±(讀數的0.2%+1位) ±(讀數的0.2%+1位) |
TRMS真有效值電流 A1018電流鉗 | 0.0mA-99.9mA 100mA -999mA 1A -19.99A | 0.1mA 1mA 0.01A | ±(讀數的5%+5位) ±(讀數的3%+3位) ±讀數的3% |
TRMS真有效值電流 A1019電流鉗 | 0.0mA-99.9mA 100mA -999mA 1A -19.99A | 0.1mA 1mA 0.01A | 僅僅起指示意義 ±(讀數的3%+3位) ±讀數的3% |
TRMS真有效值電流 A1391電流鉗（40A） | 0.0A-1.9A 2.00A -19.99A 20.0A -39.9A | 0.01A 0.01A 0.1A | ±(讀數的3%+3位) ±讀數的3% ±讀數的3% |
TRMS真有效值電流 A1391電流鉗（300A） | 0.00A-19.9A 20.0A -39.9mA 40.0A -299.9A | 0.01A 0.1A 0.1A | 僅僅起指示意義 僅僅起指示意義 ±(讀數的3%+5位) |
相序(EN61557-7) | 1.2.3 或 3.2.1 | ||
接地電阻（EN61557-5）（三線法） | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω | 0.01Ω 0.1Ω 1Ω | ±(讀數的5%+5位) ±(讀數的5%+5位) ±(讀數的5%+5位) |
接地電阻（雙鉗法） | 0.00Ω-19.99Ω 20.0Ω-30.0Ω 30.1Ω-39.9Ω | 0.01Ω 0.1Ω 0.1Ω | ±(讀數的10%+10位) ±讀數的20% ±讀數的30% |
土壤電阻率 | 0.0Ωm-99.9Ωm 100Ωm-999Ωm 1.00kΩm-9.99kΩm 10.0kΩm-99.9kΩm >100 kΩm | 0.1Ωm 1Ωm 0.01kΩm 0.1kΩm 1kΩm | ±讀數的5% ±讀數的5% ±讀數的10% ±讀數的10%; ±讀數的20% |
第一次故障泄漏電流 | 0.0mA-19.9mA | 0.1mA | ±(讀數的5%+3位) |
絕緣監視設備測試IMD | 5-640kΩ | 5kΩ | |
照度（類型B） | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux – 19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(讀數的5%+2位) ±(讀數的5%+2位) ±讀數的5% ±讀數的5% |
照度（類型C） | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux – 19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(讀數的10%+3位) ±(讀數的10%+3位) ±讀數的10% ±讀數的10% |
電源 | 6 × 1.5V 充電電池，AA型 | ||
過壓類別 | 1000V DC CATII;600V CAT III；300V CAT IV | ||
保護級別 | 雙重絕緣 | ||
COM端口 | 藍牙、USB、RS232 | ||
尺寸 | 230×103×115mm | ||
重量 | 1.3kg | ||
MI3152H/MI3152多功能電氣綜合測試儀產品標準配置（特別提示：雙鉗法測試接地電阻需要選電流鉗）
– 主機
– 1.5米插頭接線
– 2根1.5米2.5kV測試線
– 3根1.5米測試線
– 電源線及6節電池
– 藍、黑、綠測試探頭
– 藍、黑、綠鱷魚夾
– 20米接地測試線
– RS232-PS/2電纜
– USB電纜
– 軟攜帶包
– ES Manager軟件
– 使用說明書
MI3152ST標準配置：
– 主機
– 1.5米插頭接線
– 3根1.5米測試線
– 電源線及6節電池
– 藍、黑、綠測試探頭
– 藍、黑、綠鱷魚夾
– 20米接地測試線
– RS232-PS/2電纜
– USB電纜
– 軟攜帶包
– ES Manager軟件
– 使用說明書
MI3152EU標準配置：
– MI3105ST
– A1018電流鉗
– A1019電流鉗
ES Manager高級軟件（帶許可密碼）
